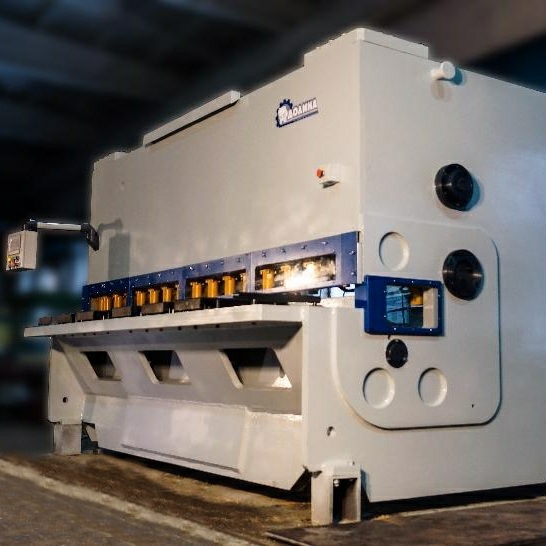

Гидравлические гильотинные ножницы НГ3429 (20×3200 мм)

Описание:
Гидравлические гильотинные ножницы мод. НГ3429 — это высокоэффективное промышленное оборудование, предназначенное для точной и быстрой резки толстостенного металла на крупных производственных площадках. Благодаря мощному гидравлическому приводу данная модель легко справляется с обработкой широких и длинных листов, обеспечивая ровный и чистый срез даже при работе с тяжелыми материалами.

Преимущества:
регулируемый угол наклона ножей;
регулировки зазора и величины хода режущих ножей;
жесткая, стальная конструкция станины и ножевой балки обеспечивает минимальные значения деформаций даже при максимальных нагрузках;
конструкция станины имеет форму «V», что обеспечивает дополнительную жесткость конструкции от изгибов и скручивания;
задний упор на жестких направляющих. Величина хода заднего упора 1000 мм;
автоматический отвод заднего упора вверх после положения 1000 мм;
ножи изготовлены из инструментальной стали марки 6ХВ2С;
нижний нож имеет 4 режущие кромки, верхний — 4;

Характеристики:
Страна производства Россия
Максимальное усилие реза*, кН 1010
Наибольшие размеры обрабатываемого проката при õв≤ 500 МПа, мм
толщина и ширина полосы 20×3200
диаметр круга 30*
уголок 63×63×4*
Наименьшая толщина разрезаемого металла, мм 2
Частота ходов ножа, мин-1, не менее* 10... 12
Угол наклона подвижного ножа, град. 0,5... 2,45
Наибольшая длина отрезаемой полосы при работе с задним упором, мм 1000+3
Номинальное усилие прижима листа (суммарное), кН 250
Скорость перемещения заднего упора, мм/мин, не менее 2000
Ход гидравлических прижимов, мм 30±2
Расстояние от уровня пола до верхней кромки нижнего ножа, мм 870±3
Габаритные размеры в плане, мм
слева направо 4200±50
спереди назад (с передними упорами) 3500±50
Высота над уровнем пола, мм, не более 2550±50
Масса, кг 13020±100
Род тока питающей сети Переменный, трехфазный
Частота тока, Гц 50
Напряжение, В 380
Род тока электропривода переменный, трехфазный
Напряжение силовой цепи при переменном токе, В 380
Напряжение цепи управления, В 24 переменного тока
Напряжение цепи сигнализации, В 24 переменного тока
Наименование параметров данные
Напряжение цепи освещения линии реза, В 220 переменного тока
Количество точек освещения линии реза 1
Режим работы электросхемы одиночный ход;
непрерывные хода;
наладочный
Управление педальное, кнопочное
Мощность электродвигателя главного привода, кВт 30
Реальный внешний вид может немного отличаться от изображенного на страницах сайта. Возможны изменения технических характеристик товара в зависимости от модификации. Информация на данном сайте носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 ГК РФ.

Базовая комплектация:
регулируемый угол наклона ножей;
регулировка зазора между ножами при помощи рукоятки;
набор гидравлических прижимов;
кронштейны передней поддержки листа со шкалой, Т-образным пазом;
передние съемные упоры;
подсветка рабочей зоны с лазерным указателем линии реза;
кнопка аварийного останова;
индикатор уровня рабочей жидкости;
шариковые опоры в столе;
фотоэлектрические барьеры (соответствие нормам СЕ) в рабочей зоне;
задний упор на жестких направляющих. Величина хода заднего упора 1000 мм;
корпуса гидроцилиндров изготовлены путем мех. обработки сплошной заготовки, которая впоследствии подвергается хонингованию;
штоки гидроцилиндров изготовлены из поковки, закалены, хромированы, подвергнуты точной шлифовке и полировке;
педаль управления;
руководство по эксплуатации.

Дополнительно:

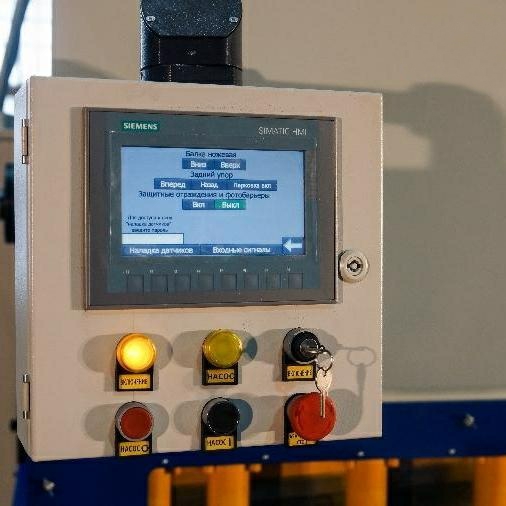

система ЧПУ цветной сенсорный дисплей, панель оператора ( по пожеланию заказчика устанавливается система фирмы Siemens, Omron, или Delta Electronics;
панель управления системы ЧПУ на поворотном кронштейне;
регулировка зазора между ножами системой ЧПУ;
настройка и регулировка продольного угла наклона ножевой балки системой ЧПУ;
автоматический задний упор, перемещение обеспечено шарико-винтовой парой вдоль жестких направляющих, величина хода — 1000 мм;
программируемое перемещение заднего упора, функции подъема при резке длинномерных заготовок, точность позиционирования ±0,1 мм;
пневматическая поддержка тонколистового листа;
секция для резки сортового проката (уголок, круг);
система подогрева рабочей жидкости для работы при отрицательных температурах (до −25ºС);
система воздушного охлаждения рабочей жидкости;
эл. оборудование и защитные компоненты от Schneider;
угловой упор 0 — 180º;
заднее и боковое ограждение рабочей зоны;
откатная не приводная тележка, г/п 2, 4, или 6 тн;
рольганг для подачи заготовок;

Гарантия производителя 1 год

Артикул: НГ3429

Цена: По запросу
