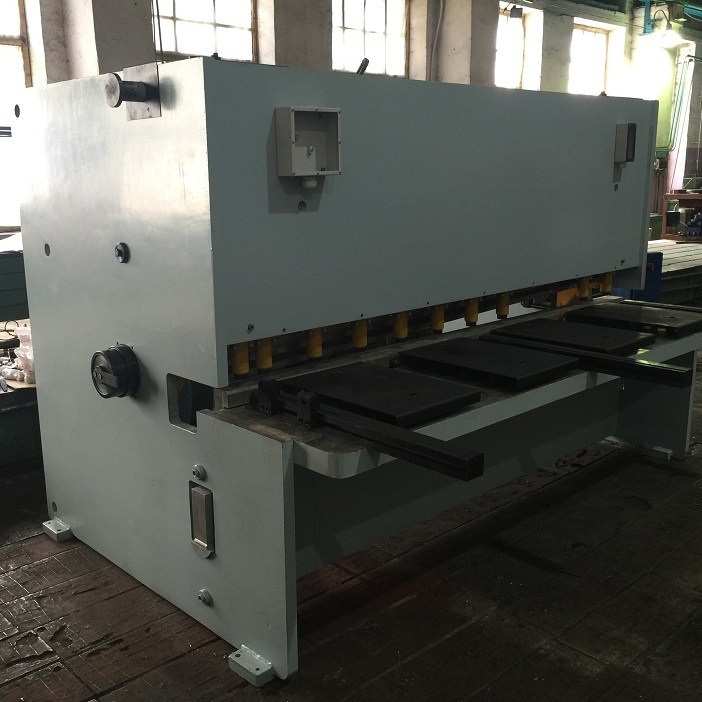

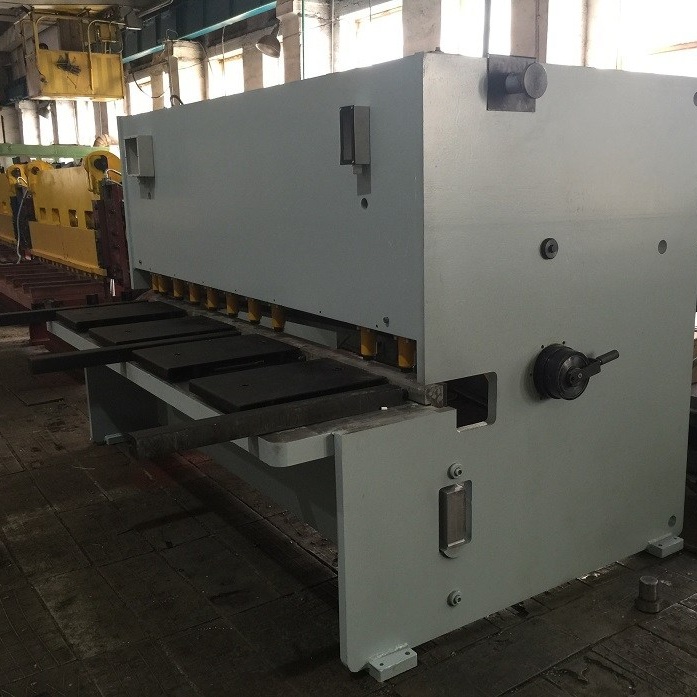

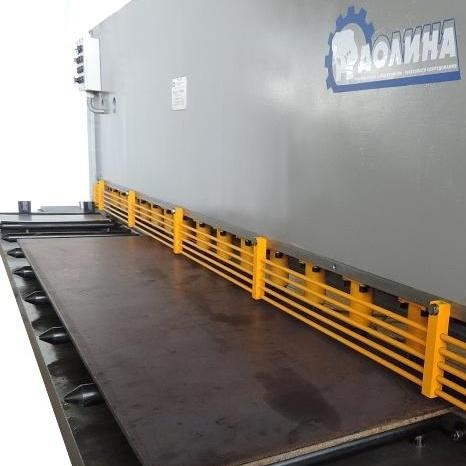

Гидравлические гильотинные ножницы НГ3421.1 (12х2500 мм)

Описание:
Гидравлические гильотинные ножницы с наклонным ножом для листа 12×2500 мм модель нг3421.1 предназначены для холодной резки листового и полосового металла.

Преимущества:
конструкция гидравлических гильотинных ножниц обеспечивает высокую точность и качество резания толстых листов на низкой рабочей скорости;
регулируемый угол наклона ножей;
регулировки зазора и величины хода режущих ножей;
жесткая, стальная конструкция станины и ножевой балки обеспечивает минимальные значения деформаций даже при максимальных нагрузках;
задний упор на жестких направляющих. Величина хода заднего упора 1000 мм;
автоматический отвод заднего упора вверх после положения 1000 мм;
ножи изготовлены из инструментальной стали марки 6ХВ2С;
нижний нож имеет 4 режущие кромки, верхний — 4.

Характеристики:
Страна производства Россия
Максимальное усилие реза, кН 450
Наибольшие размеры обрабатываемого проката при õв≤ 450 Мпа, мм
толщина и ширина полосы 12×2500
Наименьшая толщина разрезаемого металла, мм 1
Частота ходов ножа, мин −1, не менее 10...12
Угол наклона подвижного ножа, не более 0,5 — 2°
Наибольшая длина отрезаемой полосы при работе с задним упором, мм 1000
Номинальное усилие прижима листа (суммарное), кН 300
Скорость перемещения заднего упора, мм/мин, не менее 2000
Ход гидравлических прижимов, мм 25
Расстояние от уровня пола до верхней кромки нижнего ножа, мм 850
Габаритные размеры в плане, мм
длина 2985±30
ширина 2455±25
Высота над уровнем пола, мм 2055±20
Масса, кг 7210±100
Род тока питающей сети переменный, трехфазный
Частота тока, Гц 50
Напряжение, В 380
Род тока электропривода переменный, трехфазный
Напряжение силовой цепи, В 380
Напряжение цепи управления, В
при постоянном токе 24
при переменном токе 110
Напряжение цепи сигнализации, В 22 постоянного тока
Напряжение цепи освещения линии реза, В 220 переменного тока
Количество точек освещения линии реза 1
Режим работы электросхемы одиночный ход;
наладка
Управление педальное, кнопочное
Мощность электродвигателя главного привода, кВт 22
Реальный внешний вид может немного отличаться от изображенного на страницах сайта. Возможны изменения технических характеристик товара в зависимости от модификации. Информация на данном сайте носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 ГК РФ.

Базовая комплектация:
регулируемый угол наклона ножей;
регулировка зазора между ножами при помощи рукоятки;
набор гидравлических прижимов;

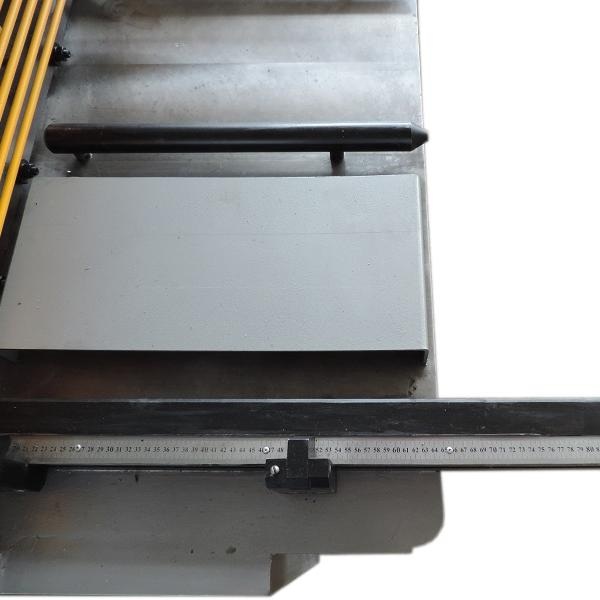

кронштейны передней поддержки листа со шкалой, Т-образным пазом;
передние съемные упоры;
подсветка рабочей зоны с лазерным указателем линии реза;
кнопка аварийного останова;
индикатор уровня рабочей жидкости;
шариковые опоры в столе;
фотоэлектрические барьеры (соответствие нормам СЕ) в рабочей зоне;
задний упор на жестких направляющих. Величина хода заднего упора 1 000 мм;
корпуса гидроцилиндров изготовлены путем мех. обработки сплошной заготовки, которая впоследствии подвергается хонингованию;
штоки гидроцилиндров изготовлены из поковки, закалены, хромированы, подвергнуты точной шлифовке и полировке;
педаль управления;
руководство по эксплуатации.

Дополнительно:
система ЧПУ цветной сенсорный дисплей, панель оператора ( по пожеланию заказчика устанавливается система фирмы Siemens, Omron, или Delta Electronics;
панель управления системы ЧПУ на поворотном кронштейне;
регулировка зазора между ножами системой ЧПУ;
настройка и регулировка продольного угла наклона ножевой балки системой ЧПУ;
автоматический задний упор, перемещение обеспечено шарико — винтовой парой вдоль жестких направляющих, величина хода — 1000 мм;
программируемое перемещение заднего упора, функции подъема при резке длинномерных заготовок, точность позиционирования ±0,1 мм;
пневматическая поддержка тонколистового листа;
система подогрева рабочей жидкости для работы при отрицательных температурах (до −25ºС);
система воздушного охлаждения рабочей жидкости;
эл. оборудование и защитные компоненты от Schneider;
угловой упор 0 — 180º;
заднее и боковое ограждение рабочей зоны;
откатная не приводная тележка, г/п 2, 4, или 6 т;
рольганг для подачи заготовок.

Гарантия производителя 1 год

Артикул: НГ3421.1

Цена: По запросу
