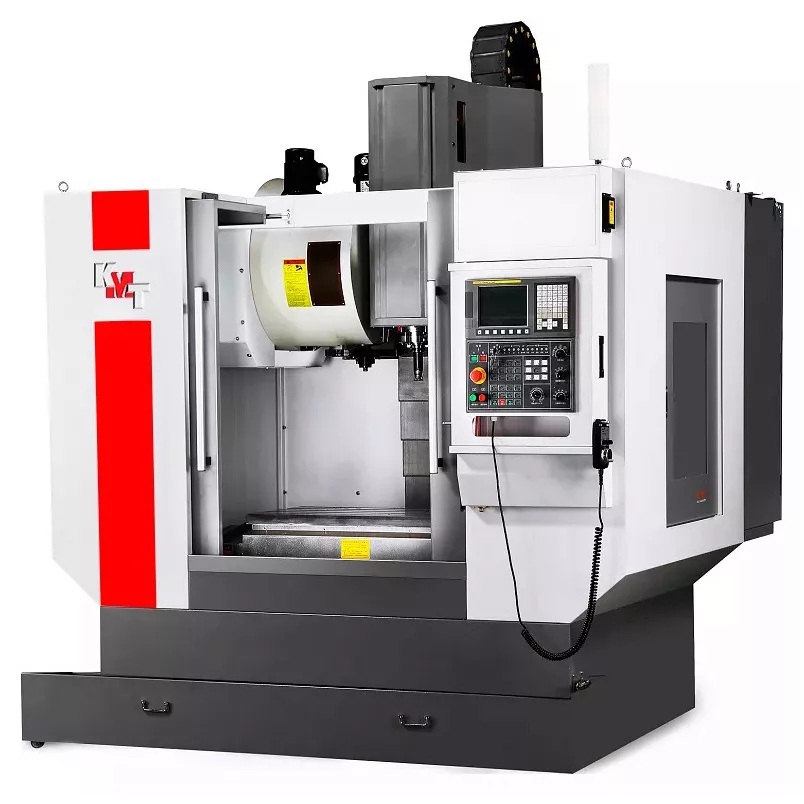

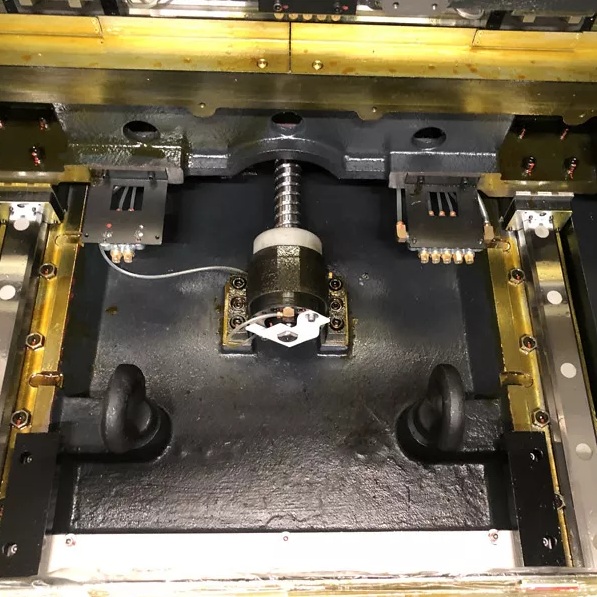

Фрезерный обрабатывающий центр 4-осевой KMT KVL850B (SED 855) Fanuc

Описание:
Фрезерный обрабатывающий центр KMT KVL850B - это современный, высокоскоростной, производительный 4-осевой обрабатывающий центр с ЧПУ для единичного и серийного производства. Предназначен для высокопроизводительной и точной обработки заготовок из стали, чугуна, цветных металлов.
Система ЧПУ станка идеально подходит для обработки деталей имеющих сложную геометрическую форму, например, пресс-формы.
Станок позволяет выполнять такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей.

Особенности:

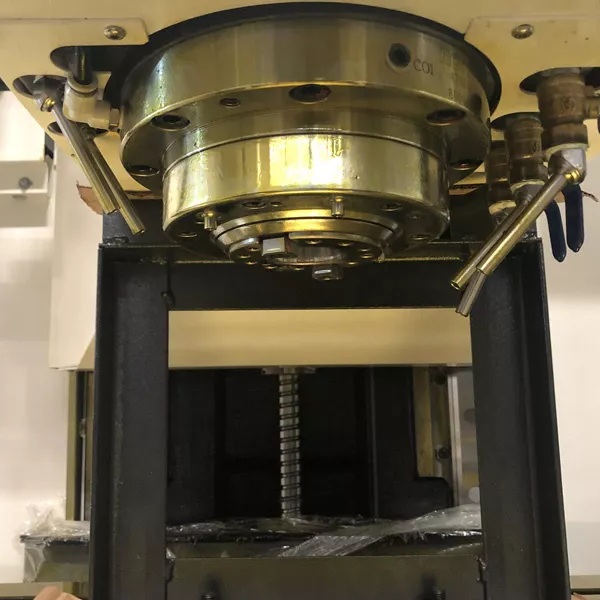

Высокоскоростной шпиндель
Прямой привод
Масляное охлаждение шпинделя
Функция жесткого нарезания резьбы и автоматическое отключение станка

Характеристики:
Конус шпинделя BT40
Частота вращения шпинделя, об/мин 20 - 12 000
Расстояние от центра шпинделя до колонны, мм 597
Расстояние от торца шпинделя до поверхности рабочего стола, мм 120 - 720
Мощность двигателя шпинделя, кВт 7,5 / 11
Крутящий момент, Нм 48 / 70
Тип привода шпинделя Прямой
Мощность серво-двигателей по осям X / Y / Z, кВт 2 / 2 / 3
Мощность помпы СОЖ, кВт 2
Внутренний диаметр шпинделя, мм 70
Внешний диаметр шпинделя, мм 150

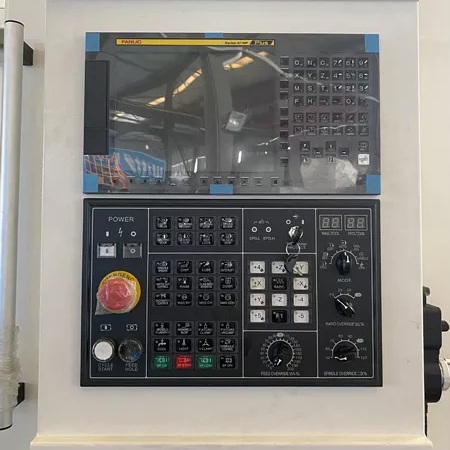

Система ЧПУ Fanuc
Модель Fanuc 0i-MF(5)

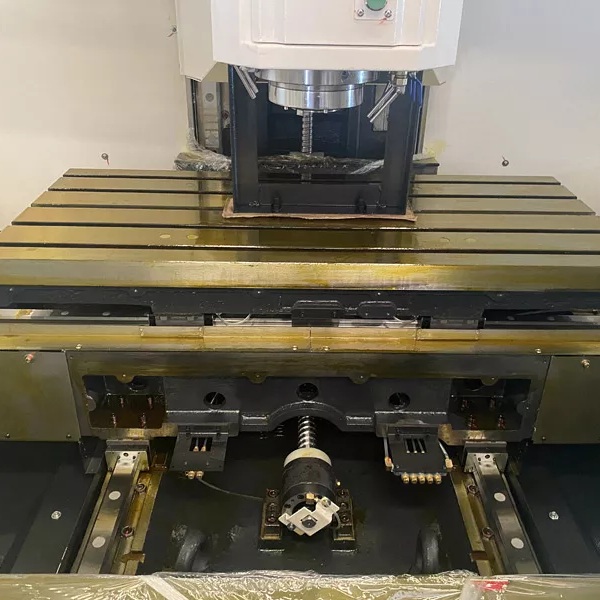

Размер стола, мм 1000 x 500
T-образные пазы, мм 18 / 100 / 5
Макс. нагрузка на стол, кг 600
Перемещение по оси X, мм 850
Перемещение по оси Y, мм 550
Перемещение по оси Z, мм 600
Тип направляющих X / Y / Z Качения
Быстрые перемещения X / Y / Z, м/мин 48 / 48 / 36
Скорость подачи X / Y / Z, мм/мин 10 000
Емкость магазина инструмента 24
Макс. вес инструмента, кг 8
Макс. длина инструмента, мм 300
Макс. диаметр инструмента (при полной загрузке ячеек), мм 78
Время смены инструмента, с 2,5
Точность позиционирования по осям X / Y / Z, мм ±0,008
Повторяемость X / Y / Z, мм ±0,004
Объем бака СОЖ, л 312
Давление воздуха, Бар 6 - 8
Требуемое давление воздуха, МПa 0,6 - 0,8
Максимальный диаметр инструмента (без инструмента в соседних позициях), мм 120
Диаметр ШВП, мм 40 x 16
Ширина направляющих X / Y / Z, мм 35 / 45 / 45
Ширина направляющих по осям X / Y / Z, мм 35 / 45 / 45
Макс. диаметр инструмента (без инструмента в соседних позициях), мм 78 / 120
Потребление электроэнергии, кВA 20
Длина, мм 3665
Ширина, мм 2820
Высота, мм 2855
Вес, кг 4500

Комплектация:
Автоматическая система смены инструмента
Система подачи СОЖ
Автоматическая система смазки
Транспортер для удаления стружки ленточного типа с тележкой
Теплообменник электрошкафа

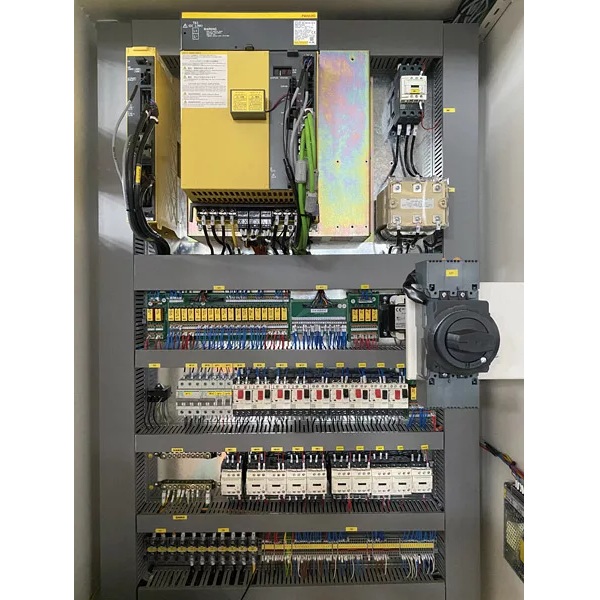

Электрокомпоненты OMRON / SCHNEIDER
Телескопическая защита направляющих по всем осям

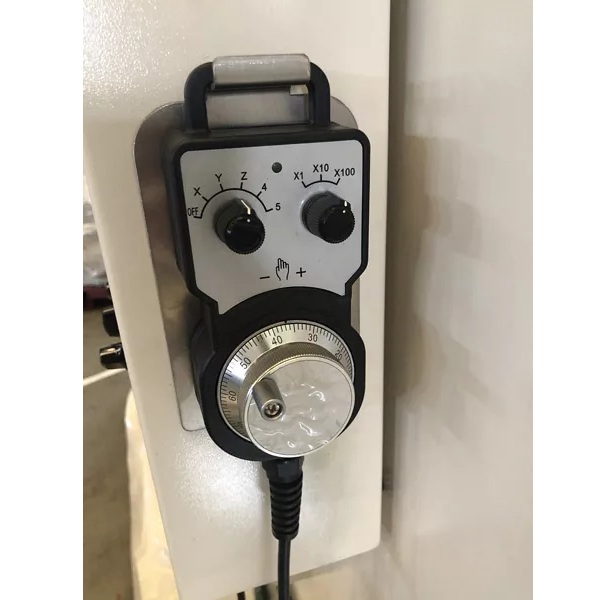

Маховик перемещений по осям
Сигнальная лампа
Освещение рабочей зоны
Пистолет обдува воздухом и СОЖ
Сепаратор СОЖ дискового типа

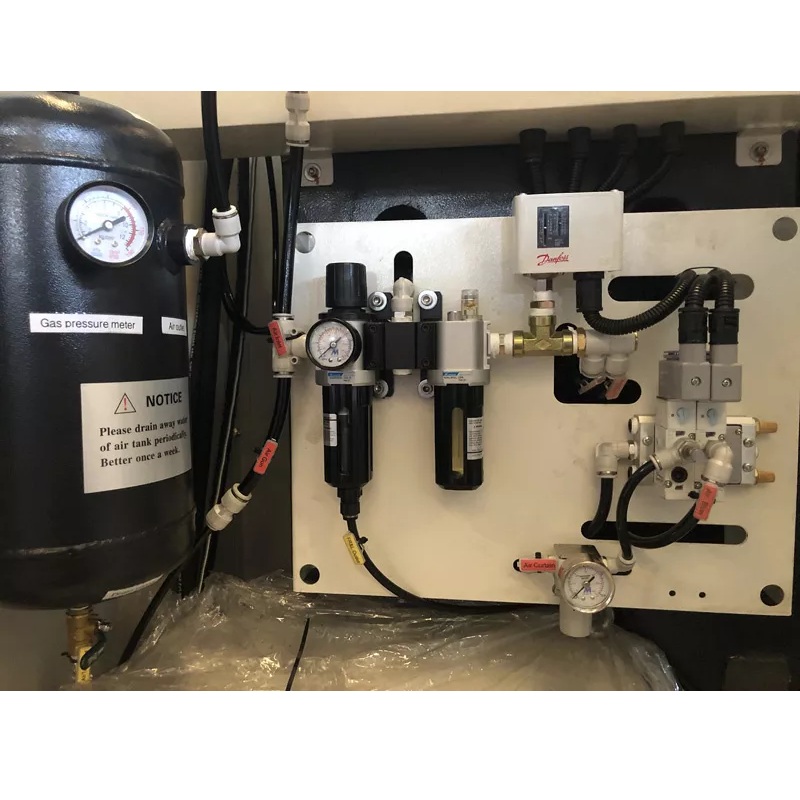

Ресивер
Жесткое нарезание резьбы метчиком
Автоматическое отключение станка по коду M30
Рым-болты M24 для подъема станка
Порт RS-232
Комплект опор для монтажа станка
Руководство по эксплуатации на русском языке

Дополнительная:
Масляное охлаждение шпинделя

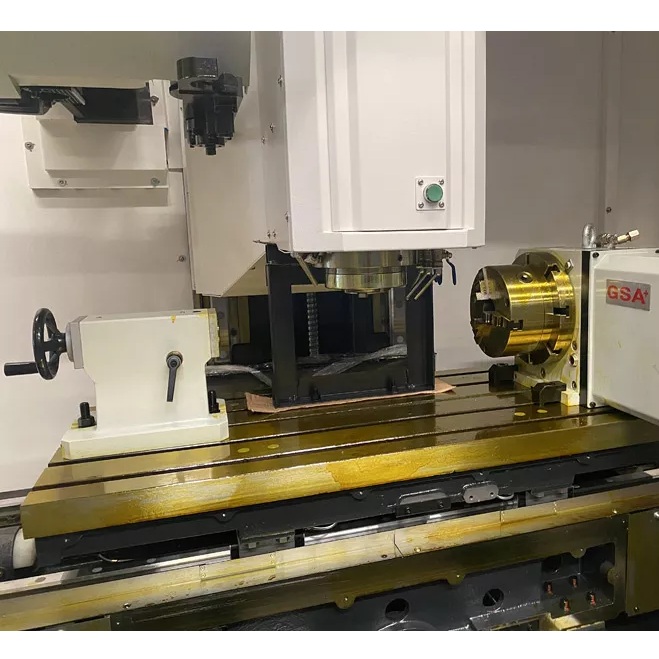

Поворотный стол (4-я ось) GSA, Тайвань
Подача СОЖ через шпиндель 20 Бар
Датчик привязки инструмента RENISHAW TS27R
Датчик измерения детали RENISHAW OMP 60
ZF (ГЕРМАНИЯ), VJLTKM 2K250
Замена на систему ЧПУ SIEMENS 828D/MITSUBISHI M80A
Установка конуса BT-50 с заменой инструментального магазина
Шпиндель BT-40, 10 000 об/мин + масляное охлаждение
Двигатель 15/18.5 кВТ для конуса BT-40 (макс. 8000 об/мин)
Уловитель масляного тумана
Увеличение инструментального магазина с 24 на 32 позиции
Кондиционер электрошкафа
Стандарт CE электрошкафа

Гарантия производителя 1 год.

Артикул: МТ 436509

Цена: 5813444.0 ₽
