Вайма пневматическая универсальная ВП18-3000-2

Описание:
Пневматическая вайма модели ВП17 и модели ВП18 предназначена для склеивания рамных деревянных конструкций (как правило, оконные рамы, двери), а также щита и бруса сечением до 100 мм.
В вайме ВП17 фронтальные прижимы механические, а в модели ВП18 — фронтальные прижимы пневматические. Частое расположение прижимов обеспечивает равномерное распределение усилия по длине щита. Для склеивания узких длинных щитов или небольших щитов в несколько рядов по длине необходимо докупить несколько фронтальных прижимов. Максимальное усилие на один прижим составляет 1000 кгс в моделях ВП17 и ВП18 — отличие от ваймы модели ВП24, в которой максимальное усилие 1400 кгс. Прижимы перемещаются по длине ваймы, что позволяет равномерно распределить их по длине заготовки.

Конструктивные особенности:
Два откатных пневматических фронтальных прижима (ФП) для выравнивания и удержания заготовок (1) Боковой переставляемый упор (2) Высота рабочей зоны 1300 мм, что позволяет клеить 2 щита стандарта 640 мм.
Фронтальные прижимы откатываются по всей длине направляющих, полностью освобождая доступ к рабочей зоне и позволяя устанавливать дополнительные ФП, что важно при склеивании щитов тоньше 30 мм. Привод ФП пневматический (3), что ускоряет процесс поджатия и делает его менее утомительным.

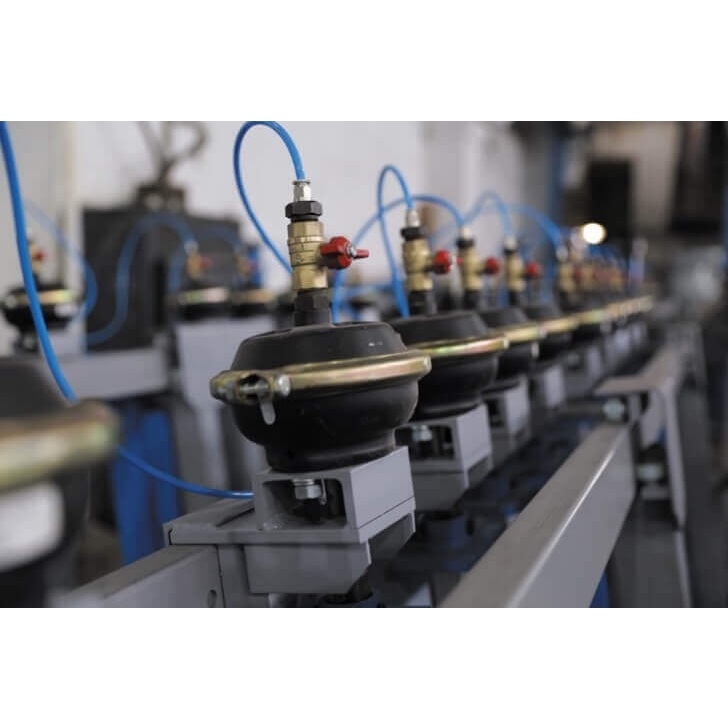

10 пневматических вертикальных струбцин, для удерживания заготовок в сжатом состоянии во время склеивания;
Индивидуальные вентили для независимого отключения пневмоцилиндров

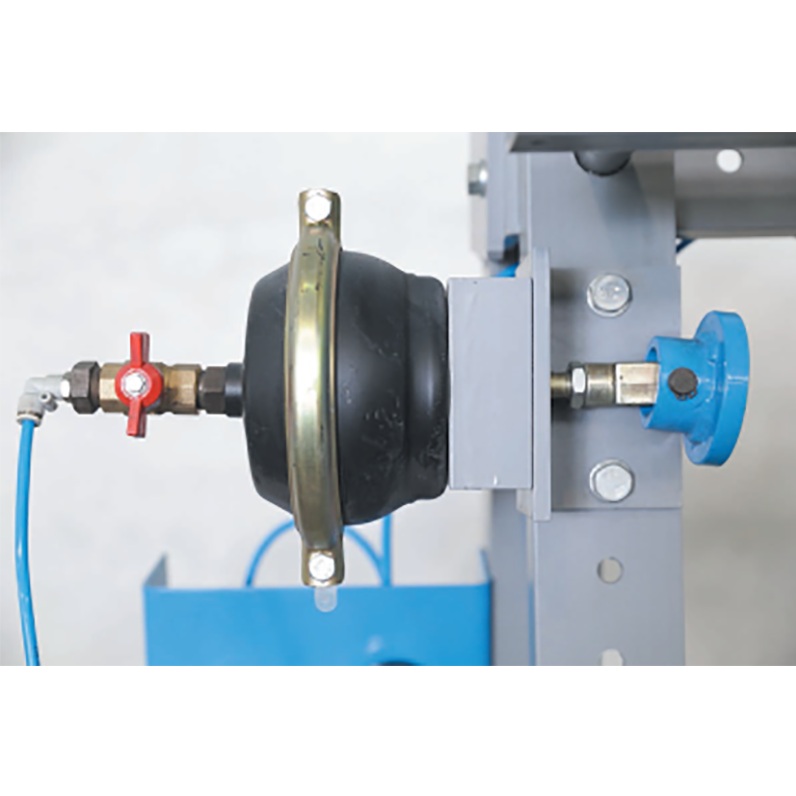

Два боковых горизонтальных прижима; Конструкция выполнена симметричной.
Боковые горизонтальные прижимы и упор могут устанавливаться как с левой, так и с правой стороны.

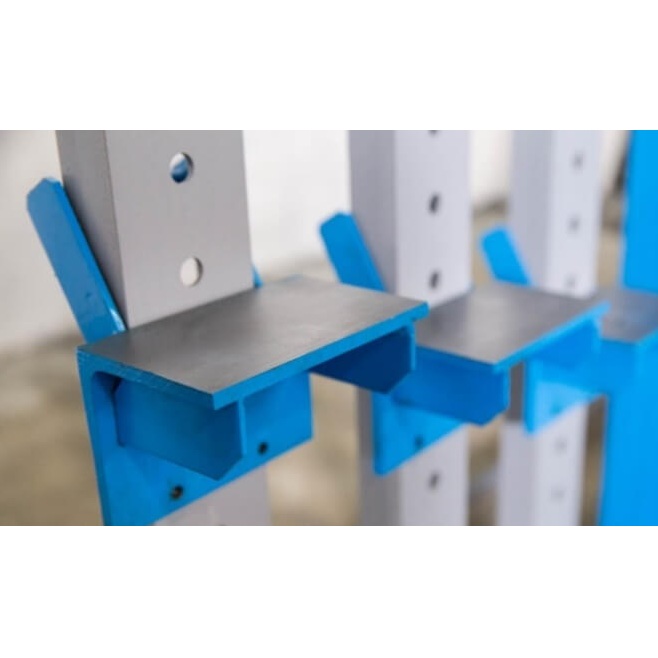

Нижние опорные пятки фрезерованы, что обеспечивает угол 90º, кроме того предусмотрена возможность компенсационной регулировки угла; Пятки переставляются с шагом 50мм.

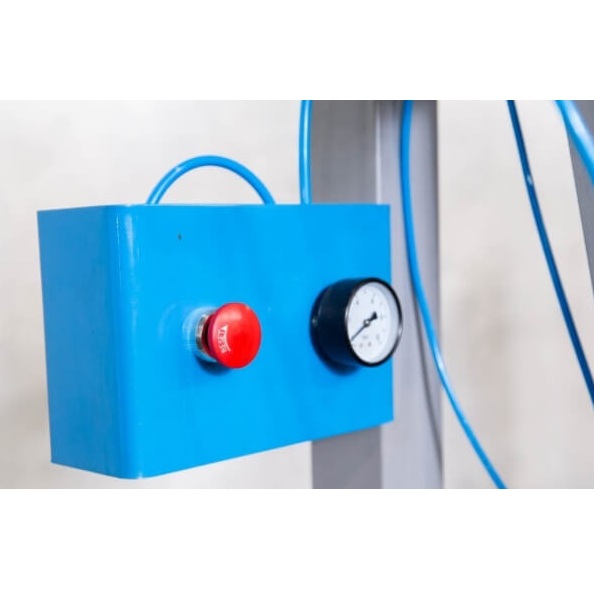

Кнопочный пневмораспределитель облегчает работу с ваймой. Манометр позволяет визуально контролировать рабочее давление в системе.
Два откатных винтовых фронтальных прижима (ФП) для выравниваниия и удержания заготовок (1) Боковой переставляемый упор (2) Высота рабочей зоны 1300 мм, что позволяет клеить 2 щита стандарта 640 мм.
Фронтальные прижимы откатываются по всей длине направляющих, полностью освобождая доступ к рабочей зоне и позволяя устанавливать дополнительные ФП, что важно при склеивании щитов тоньше 30 мм.
Привод ФП осуществляется рукояткой-маховичком инерционного типа (3), что ускоряет процесс поджатия и делает его менее утомительным;
ФП выполнены с применением двух винтов, что позволяет при склеивании тонких щитов значительно уменьшить свесы.

Характеристики:
Модель ВП18-3000
Количество сторон 2
Размер рабочей зоны, мм 100х1300х3000
Количество вертикальных пневмоцилиндров 20
Количество боковых пневмоцилиндров 4
Количество боковых переставляемых упоров 2
Шаг перестановки опорных пяток по высоте, мм 50
Возможность перемещения вертикальных струбцин по длине Имеется
Усилие пневмоцилиндра при давлении 10 бар, кгс 1000
Количество фронтальных откатных механических прижимов 4
Возможность отключения пневмоцилиндров Имеется на всех пневмокамерах
Габаритные размеры станка, Д х Ш х В мм 3300х1360х1800
Масса, не более, кг 810
Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления

Гарантия производителя 1 год
