Фуговальный станок BELMASH J200/1800AMRH

Описание:
Фуговальный станок BELMASH J200/1800AMRH представляет собой современное оборудование для обработки деревянных заготовок и применяется в небольших столярных мастерских.
При соответствующей наладке на станке можно выполнять следующие операции:
- строгание (фугование) по пласти или кромке
- строгание (фугование) под углом (по ребрам)
- выборка четверти.

Особенности
Установлен вал Helical
Параллельный упор, каретка, основание, рабочие столы изготовлены из высококачественного чугуна
Длинные столы для обработки габаритных заготовок
Параллельный упор наклоняется на 45 градусов в обе стороны
Удобное перемещение упора при помощи специального маховика
Колесная система для перемещения станка по мастерской
Кнопки управления на отдельной стойке
Патрубок для подключения стружкоотсоса

Конструкция

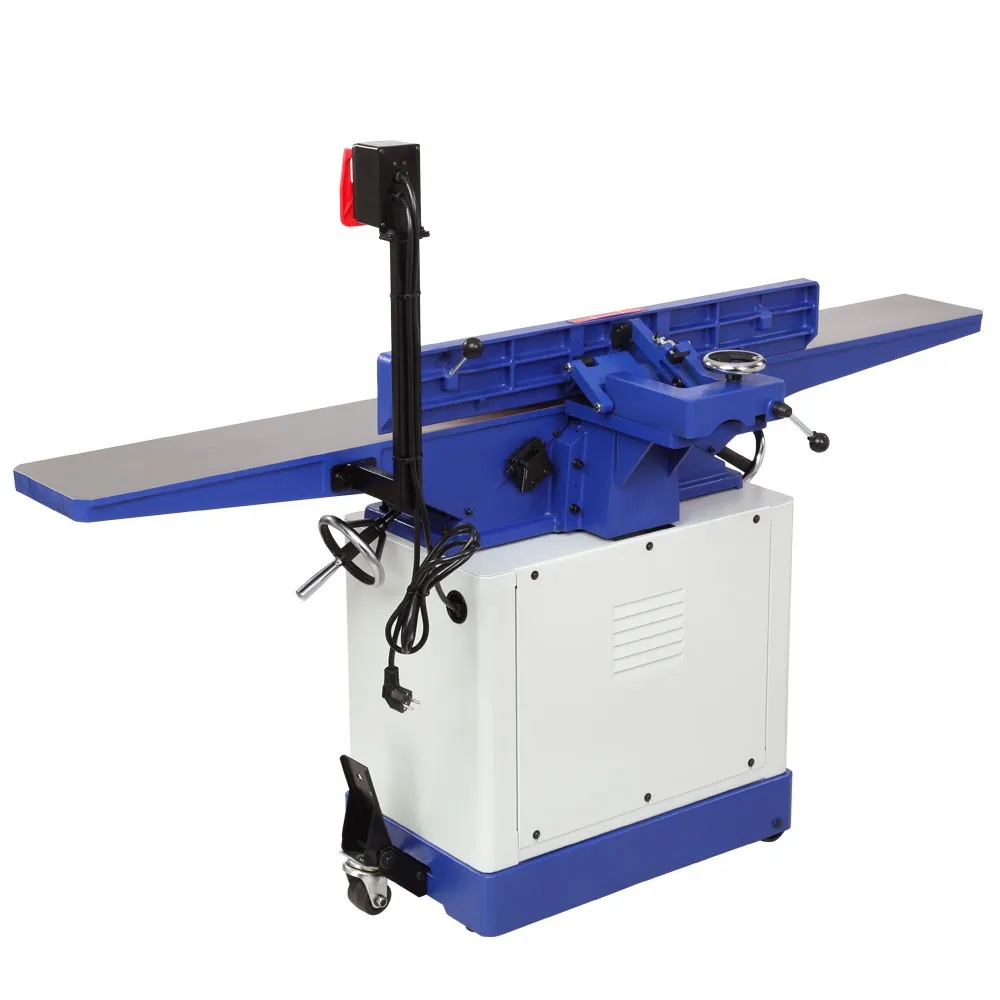

Станок имеет классическую конструкцию: на стальной тумбе расположены литые чугунные элементы: основание, рабочие столы, параллельный упор с кареткой.
Двигатель однофазный асинхронный, с режимом работы S1 и мощностью 2400 Вт, оснащен встроенным вентилятором. Питание осуществляется от сети 230 Вт, аналогичная модель для подключения сети 400 Вт - BELMASH J200/1800AMRH (2.4 кВт, 400 В)
На станке установлен сегментированный ножевой вал Helical с 40 ножами, размещенными по спирали. Такое расположение лезвий обеспечивает последовательный вход в заготовку, снижает шум, вибрацию, ударные нагрузки и дает более чистый рез. Это особенно актуально при работе с твердой древесиной, а также на сучках, трещинах, свилеватых участках. Каждый сегмент имеет по четыре режущих кромки, что кратно увеличивает их ресурс: по мере необходимости лезвия переворачиваются или выборочно заменяются. Упрощенные модели без вала Helical - BELMASH J200/1800AMR (230 Вт) и BELMASH J200/1800AMR (2.4 кВт, 400 В).
Ширина обработки средняя для модельного ряда и составляет 203 мм. Рабочие столы имеют достаточную длину для обработки габаритных заготовок, общая длина столов - 1830 мм. Глубина строгания до 3 мм, для точной регулировки на станке размещена шкала с указателем.

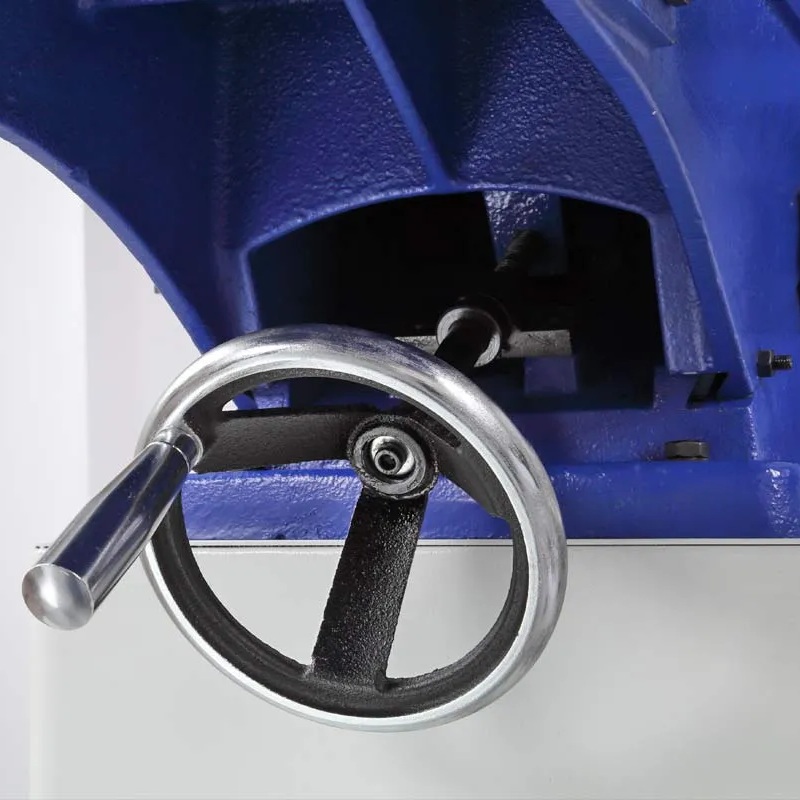

Подающий и приёмный столы перемещаются по направляющим «ласточкин хвост», данный механизм обеспечивает надежность и долгий срок службы. Оба стола оснащены маховиками, благодаря им можно произвести более точную настройку высоты столов и глубины резания. Максимальная глубина регулировки подающего стола 12,7 мм (для операции отбора четверти).

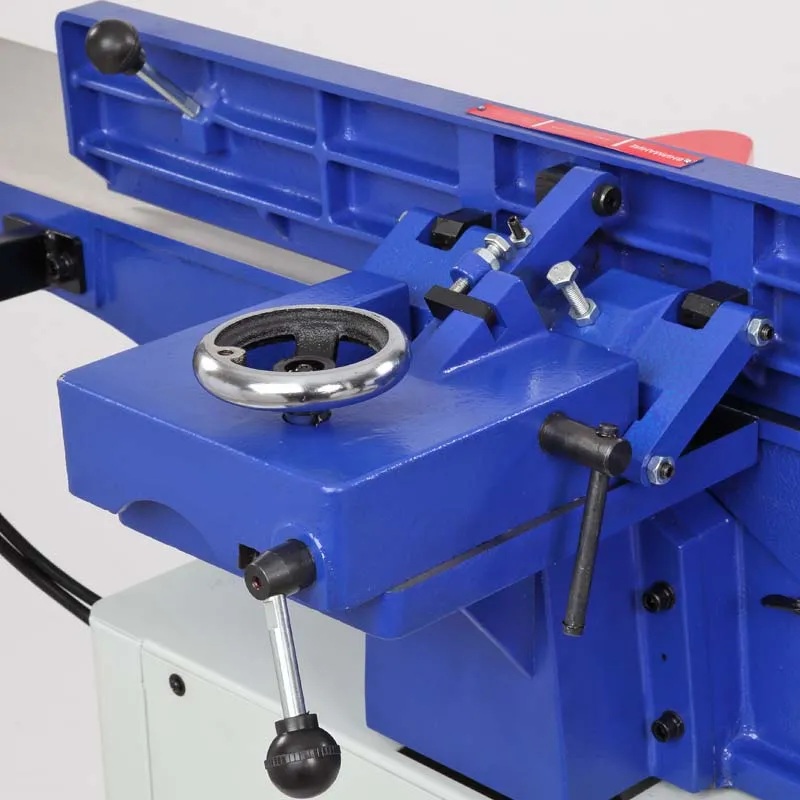

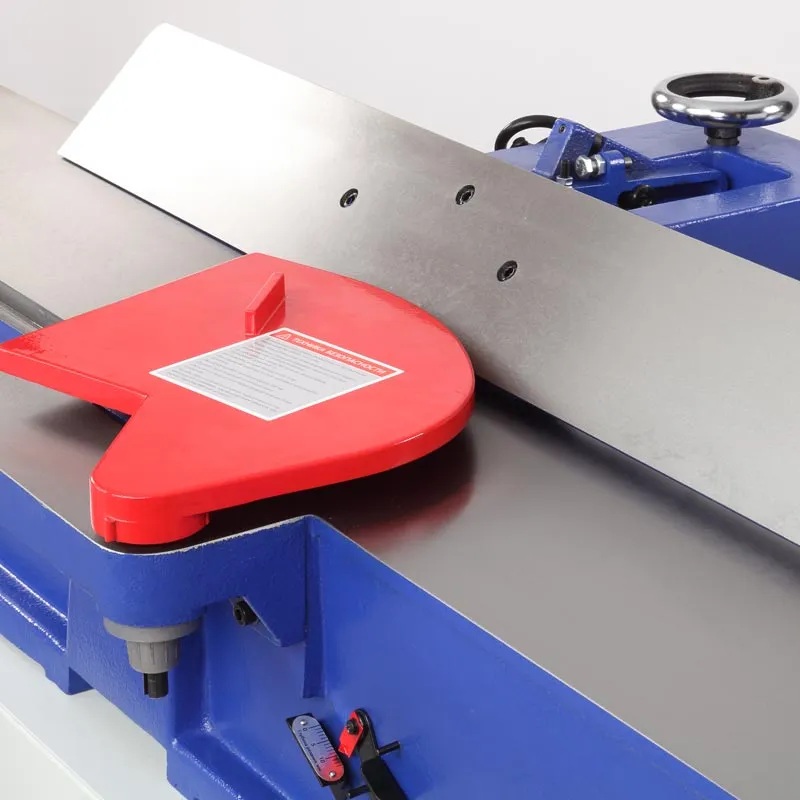

Размер параллельного упора 890 × 125 мм, он позволяет осуществлять строгание под углом 90 и 45 градусов во внешнюю и внутреннюю стороны. Способ перемещения упора – скользящий с реечным механизмом, обеспечивает более удобное и точное позиционирование на строгальных столах.

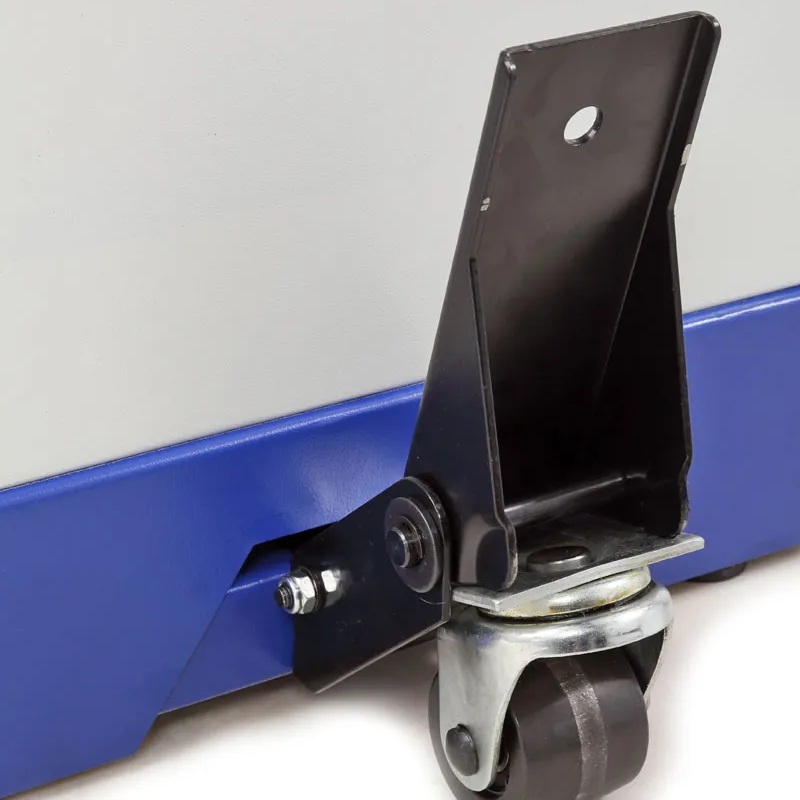

На стальном корпусе размещен патрубок (102 мм) для подключения системы аспирации. В нижней части основания установлена колесная система, которая позволяет перемещать массивный станок по мастерской.

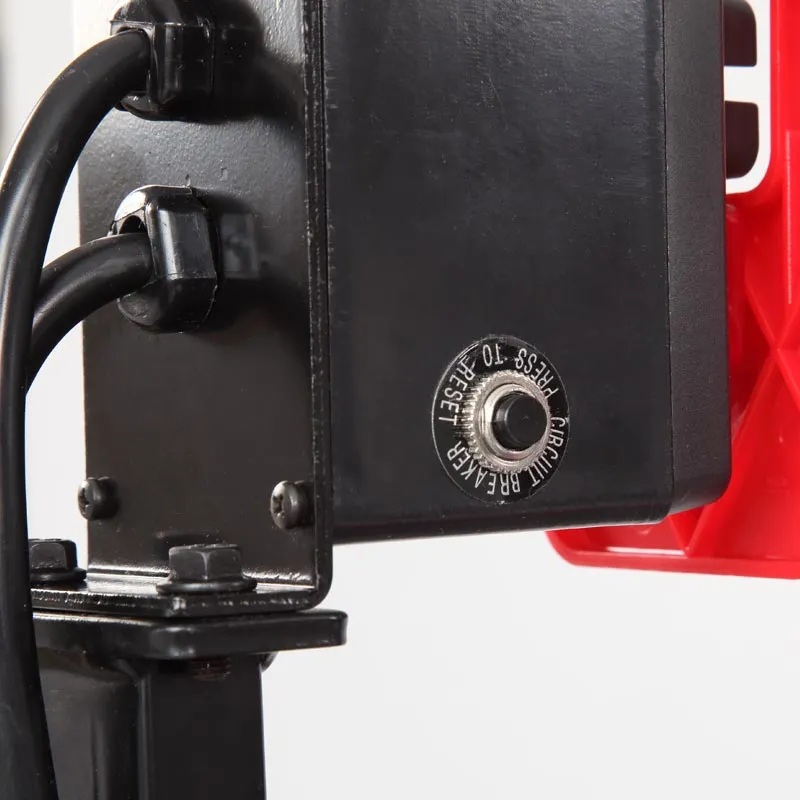

Выключатель вынесен на специальную стойку, на нем расположены кнопки "Старт" и "Стоп".
Для безопасной работы предусмотрены специальные упоры для подачи заготовки.
Во избежание отдачи заготовки не выполняйте фугование изделий короче 200 мм, уже 20 мм, тоньше 8 мм. Пренебрежение данными требованиями может привести к травме.

Характеристики:
Производитель BELMASH
Страна происхождения Китай
Мощность 2400 Вт
Мощность на валу 1800 Вт
Тип строгального вала с валом helical
Напряжение питающей сети 230 В
Частота тока 50 Гц
Тип электродвигателя Асинхронный
Частота вращения ножевого вала 4800 об/мин
Максимальная ширина строгания 203 мм
Диапазон углов строгания с помощью параллельного упора -45-0-45° °
Количество ножей на валу 40 шт.
Размер ножей (Д х Ш х В) 15 х 15 х 2,5 мм
Максимальная глубина строгания 3 мм
Тип ремня Клиновой (А1219)
Диаметр режущего вала 74 мм
Тип передачи Ременная
Высота рабочей поверхности относительно пола 840 мм
Глубина регулировки подающего стола (max) 12,7 мм
Материал рабочих столов Чугун
Размер параллельного упора (Д х В) 890 х 125 мм
Материал параллельного упора Чугун
Размер основания 660 х 406 мм
Минимальная длина обрабатываемой заготовки 200 мм
Минимальная ширина обрабатываемой заготовки 8 мм
Общая длина строгальных столов 1830 мм
Ширина рабочих столов 8 дюйм
Диаметр патрубка пыле/стружкоудаления 102 мм
Размер упаковки место 1 (Д х Ш х В) 737 х 483 х 686 мм
Размер упаковки место 2 (Д х Ш х В) 2057 х 635 х 381 мм
Габаритный размер (Д хШ х В) 1850х 1015 х 1300 мм
Масса нетто 210 кг
Масса брутто 237 кг
Гарантийный срок 24 мес.
Расширенная гарантия (регистрируется дополнительно) +12 месяцев к основной

Комплектация:
Станок фуговальный 1
Бита для замены ножей helical 1
Устройство перемещения (педаль) с крепежом 1
Патрубок для отвода стружки, 98 мм 1
Ремень А965 1
Выключатель 1
Основание станка 1
Кронштейн выключателя 1
Параллельный упор 1
Ручки наклона параллельного упора (могут быть установлены на упор) 2
Толкатель (упор для рук) 2
Комплект крепежа 1
Комплект ключей 1
Каретка параллельного упора 1
Кронштейн каретки параллельного упора 1
Кожух ножевого вала 1
Руководство по эксплуатации 1

Гарантия производителя 1 год
.

Артикул: S113A

Цена: 141592.0 ₽
