Универсальная делительная головка с дифференциальным делением УДГ-Д-250 11125A F11, комплект
Документы
Универсальная делительная головка с дифференциальным делением УДГ-Д-250 11125A F11, комплект
Универсальная делительная головка с дифференциальным делением УДГ-Д-250 11125A F11, комплект
Описание:
Универсальная делительная головка УДГ-Д-250 для станков, с принадлежностями, стандартной точности. Диаметр обрабатываемой заготовки 250 мм. Высота центра головки 125 мм. Диаметр токарного патрона K11 160 (6"). Ручку можно переставить и поменять сторону.
Использование дифференциального метода расширяет возможности оснастки для выполнения деления окружности на практически неограниченное число равных частей.
Универсальная делительная головка, оснащенная комплектом принадлежностей для дифференциального деления, представляет собой приспособление для обработки с высокой точностью поверхностей и элементов детали, равномерно распределенных по окружности и делящих ее на целое число частей.
Оснастка используется при обработке деталей, связанной с поворотом заготовки на заданную величину, при работе на фрезерных, зубофрезерных, долбежных, расточных, строгальных и сверлильных станках, а также при разметочных и других работах. Применяя различные виды инструмента, делительные головки могут также помочь на шлифовальных станках, с их помощью можно выполнить проточки, нарезать зубчатые колеса, спиральные шестерни, червячные валы, Архимедовы спирали, спиральные пазы и прочее.
УГД-Д-250 устанавливается на фрезерные станки и чаще всего используется для обработки деталей больших или средних размеров.
Каждому размеру станка (по ширине стола) должен соответствовать определенный типоразмер делительной головки. Так, к консольным фрезерным станкам с шириной стола 320 мм, рекомендуется делительная головка с наибольшим диаметром обрабатываемой заготовки D 250 мм, а к фрезерным станкам с шириной стола 400 мм – головка Д-320 и т. д. Следует понимать, что эта условность носит лишь рекомендательный характер.
Количество отверстий в делительном диске 1: 24, 25, 28, 30, 34, 37, 38, 39, 41, 42, 43.
Количество отверстий в делительном диске 2: 46, 47, 49, 51, 53, 54, 57, 58, 59, 62, 66.
Количество шестерёнок 12: 2х25, 30, 35, 40, 50, 55, 60, 70, 80, 90, 100.
Диаметр шестерни (ШхД мм): 25х54, 30х64, 35х74, 40х84, 50х104, 55х114, 60х124, 70х144, 80х164, 90х184, 100х204.
Характеристики:
Бренд: CNCM
Серия ДГ: F11

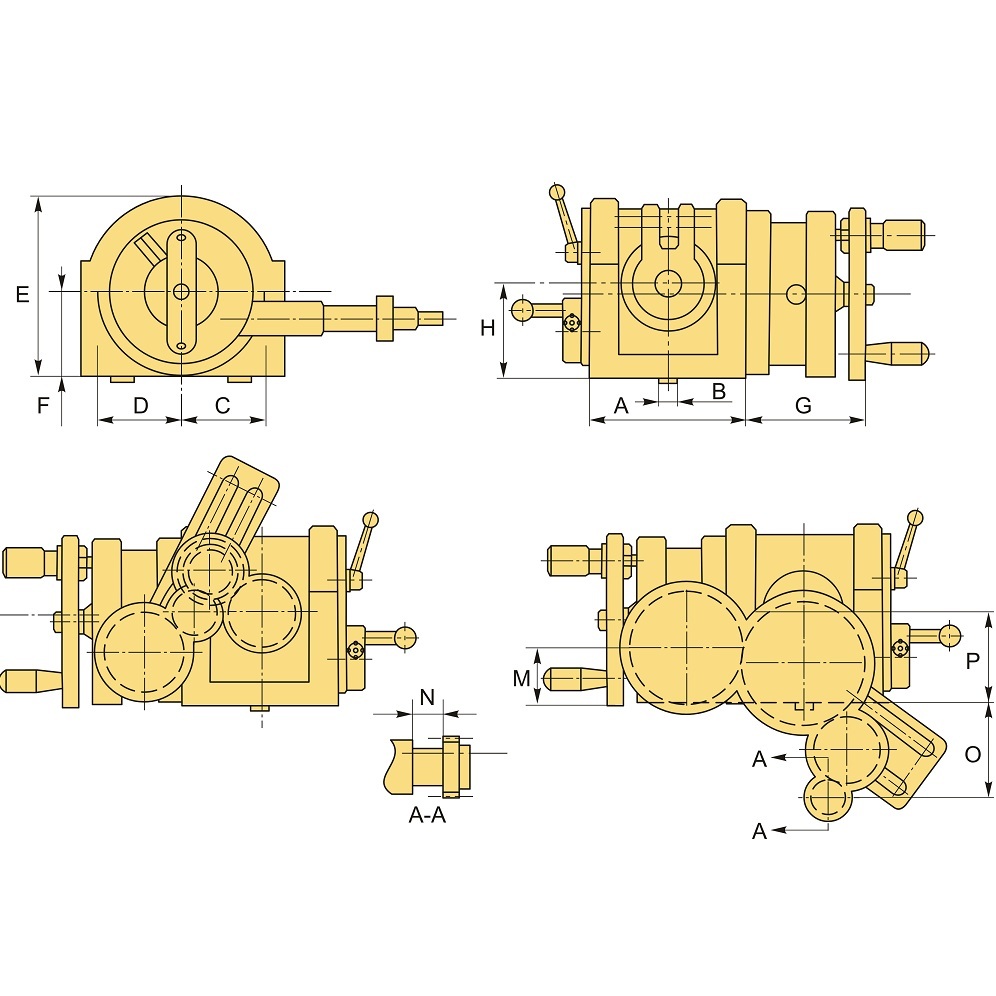

A: 209 мм
B: 18 мм
C: 116 мм
D: 98 мм
E: 224 мм
F: 117 мм
G: 120 мм
Высота центра головки H: 125 мм
L: 103 мм
M: 68.5 мм
N: 34.5 мм
O: 100 мм
P: 125 мм
Угол подъема шпинделя от его горизонтального положения: 95 °
Угол опускания шпинделя вниз: 5 °
Угол вращения шпинделя при одном полном обороте рукоятки установочного штифта: 9 °
Минимальное показание лимба: 10"
Передаточное отношение червячной пары: 1:40
Конус Морзе шпиндельного отверстия: КМ4
Ширина установочных шпонок: 18 мм
Диаметр конуса торца шпинделя для установки фланца: 53.975 мм
Максимальная нагрузка на подшипник: 130 кг
Диаметр токарного патрона: 160 мм
Модуль сменных шестерней: 2
Вес: 122.000 кг
Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
Комплектация:
задняя бабка,
гитара для шестерен,
12 шестерен (зубчатые колеса),
устройство для проворота,
центр,
кронштейн (люнет),
фланец,
патрон токарный трехкулачковый.
Артикул: 20221
Цена: 206000.0 ₽
