Вертикальный металлорежущий центр ФС65МФ3

Описание:
Вертикальный обрабатывающий центр с ЧПУ ФС65МФ3 – современный высокоточный станок, предназначен для многоинструментальной фрезерной обработки сложных криволинейных поверхностей, пресс-форм, штампов и пр. Данное оборудование позволяет комбинировать в одном рабочем цикле операции фрезерования, сверления, растачивания, а так же резьбонарезания. Все это в сочетании с высокой скоростью, точностью позиционирования и надежностью делает станок Тверского станкозавода отличным инструментом промышленного серийного производства.
ФС65МФ3 – самый маленький в линейке фрезерных вертикальных специализированных центров с ЧПУ и автоматической сменой инструмента. Предназначен для обработки деталей относительно небольших размеров (максимальный вес заготовки 500 кг) сложной криволинейной формы (диск, плита, рычаг, корпусная деталь и др.) из чугуна, сталей, легких сплавов и пластмасс. Станок обладает богатой базовой комплектацией и широким ассортиментом функций:
• фрезерование одновременно по трем координатам (по четырем координатам - опционально);
• сверление;
• зенкерование;
• развертывание;
• растачивание отверстий;
• нарезание резьбы.

Особенности:
- Эффективная система разгрузки шпиндельной бабки;
- Магазин манипуляторного типа на 16 инструментов;
- Устройство охлаждения шпинделя;
- Стружкосборник пластинчатый.

Характеристики:
Размер стола (Д х Ш), мм 780х360
Промежуток (мм) х Ширина (мм)х Количество Т-образных пазов (шт) 110х18х3
Наибольшая нагрузка на стол, кг 500
Расстояние от оси шпинделя до направляющих колонны, мм 450
Расстояние от торца шпинделя до поверхности рабочего стола, мм 150~600
Подготовка в э/шкафу под 4ю ось да
Поворотный стол опция
Диаметр поворотного стола, мм 200
Класс точности станка Н

Оси
X/Y/Z Перемещение, мм 650/380/450
X/Y/Z тип направляющих Качения
X/Y/Z/A Скорость быстрых перемещений, м/мин 30/30/30/8
Скорость рабочей подачи, мм/мин 1~15000
X/Y/Z/A Номинальный момент на электродвигателях подач, Нм 11/11/16/8

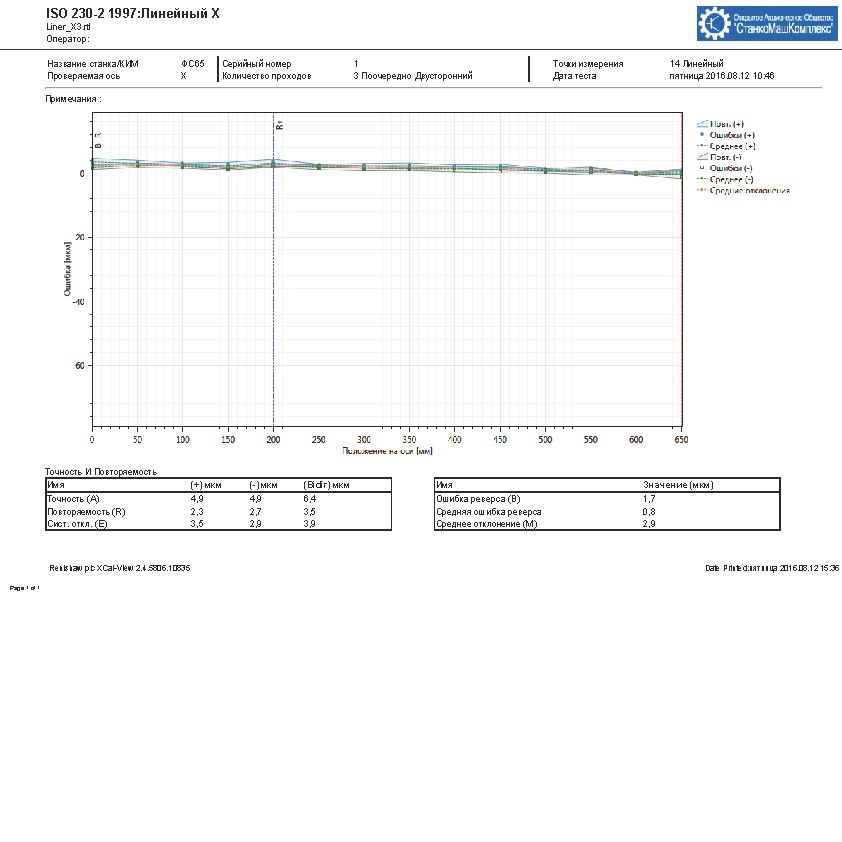

Точность позиционирования, мкм ±4
Повторяемость позиционирования, мкм ±2
ШВП диаметр/шаг, мм 32/12

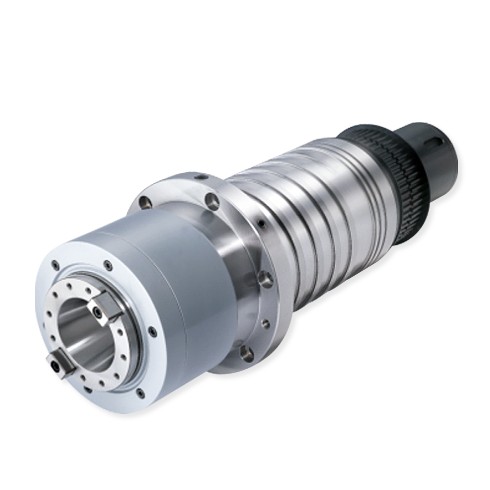

Шпиндельная бабка
Мощность электродвигателя главного привода, кВт 25/10
Вращающий момент на шпинделе (до 30 мин), Нм 135
Вращающий момент на шпинделе (продолжительно), Нм 57
Диапазон частот вращения шпинделя, об/мин 40~12000
Хвостовик инструмента BT 40 x 45 град
Конус шпинделя (7:24) ISO40
Тип магазина манипулятор
Емкость магазина инструмента, шт 16
Максимальный диаметр/длина сменного инструмента, мм ⌀150(75)/L250
Макс. масса инструмента, кг 6
Время смены инструмента, сек 2.5
Тип разгрузки шпиндельной бабки пневмогидроцилиндр
Охлаждение шпинделя холодильник масла

Прочее
Система ЧПУ SIEMENS 828D
Система измерения вылета инструмента (опция) Renishaw TS-27R
Система привязки заготовки, измерения детали (опция) Renishaw OMP
Тип стружкосборника ленточный
Требуемое давление воздуха, МПа 0.6
Емкость бака СОЖ, л 145
Максимальная потребляемая мощность станка, кВА 33
Габаритные размеры (Д х Ш х В), мм 2060х1900х2500 *
Размеры на поддоне (Д х Ш х В), мм 2400x2000x2600 (все элементы установлены, двери закрыты)
Масса нетто, кг 3500
Масса брутто, кг 3700
Примечание размеры справочные без стружкосборника и холодильника шпинделя

Базовая комплектация
- ЧПУ Siemens SINUMERIK 828D (подготовлена под 4-ю ось);
- Конус шпинделя 7/24 BT40, 12 000 об/мин;
- Устройство охлаждения шпинделя, масляное;
- Функция нарезание резьбы метчиком;
- Устройство автоматической смены инструмента с манипулятором на 16 инструментов;
- Устройство зажима/разжима инструмента;
- Система обдува конуса шпинделя при смене инструмента;
- Кабинетная защита зоны резания с блокировкой и контролем закрытия;
- Рабочее освещение и лампа индикации состояния станка;
- Пластинчатый транспортер и тележка под стружку;
- Пистолет для обдува воздухом готовых деталей;
- Пистолет СОЖ (от основного насоса);
- Система подачи СОЖ в зону резания;
- Подготовка под Подачу СОЖ высокого давления (до 30 Бар);
- Сепаратор СОЖ;
- Электрошкаф с теплообменником;
- Линейные направляющие;
- ШВП по трем осям;
- Автоматическая смазка направляющих и гаек ШВП;
- Телескопическая защита направляющих;
- Инструмент для обслуживания станка в ящике;
- Документация на русском языке.

Опции (за дополнительную плату)
- шпиндельная бабка с редукцией 1:4
- 4-я контролируемая ось, поворотный стол от ЧПУ (ФC180МФ4) - одновременное управление по 4м координатам;
- 4я и 5я контролируемая оси, наклонно-поворотный стол (ФC180МФ5), одновременное управление по 5 координатам;
- Кондиционер электрошкафа;
- ЧПУ Fanuc, МодМашСофт, БалтСистем;
- Система подачи СОЖ под давлением 30 Бар (через шпиндель);
- Устройство смывания стружки с дополнительным насосом;
- Система аспирации (удаление паров СОЖ);
- Оптические линейки по осям;
- Устройство контроля обмера детали;
- Автоматическое устройство настройки инструмента;
- Комплект измерительной системы Hexagon;
- ShopMill циклы визуального программирования от Siemens;
- Гарантия 24 месяца.

Производитель оставляет за собой право в любой момент, без обязательного извещения, вносить изменения в технические характеристики, комплектацию и конструкцию, не ухудшающие эксплуатационные характеристики оборудования.
* Цена не является публичной офертой, определяемой положениями Статьи 437 ГК РФ
(Актуальная цена по запросу)

Гарантия производителя 1 год.

Артикул: ФС65МФ3

Цена: По запросу
