Матрица V пуансон AP BM V 86° H150 R15, R25 REALREZ BM-63
Матрица V пуансон AP BM V 86° H150 R15, R25 REALREZ BM-63
Матрица V пуансон AP BM V 86° H150 R15, R25 REALREZ BM-63
Описание:
Данная матрица используется как нижний инструмент (нижняя матрица) в листогибочных прессах с ЧПУ. Она работает в паре с верхним пуансоном для формирования изгибов на листовом металле. От качества ее исполнения зависит точность угла гибки, отсутствие следов на металле и минимизация усилия пресса.
Основные задачи:
Гибка листового металла (черная сталь, нержавейка, алюминий, медь).
Работа на автоматических гибочных прессах в серийном производстве.
Обеспечение постоянного внутреннего радиуса гибки.
Основные характеристики:
Общая ширина: 65 мм
Общая высота: 65 мм
Матрица представляет собой сегментированный V-образный инструмент с несколькими рабочими позициями:
Многосекционная конструкция с различными углами гибки
V-образные канавки с различными размерами: от 8 мм до 32 мм
Сегментация по длине: состоит из наборных сегментов длиной:
835 мм (2 шт.) 370, 270, 100, 50, 20, 15 и 10 мм
Преимущества данной конструкции:
Универсальность - несколько размеров V-канавок позволяют выполнять различные типы гибов
Высокая точность - допуск 0.5 мм обеспечивает качественную гибку
Износостойкость - высокая твердость материала продлевает срок службы
Сегментированная конструкция - позволяет гибку деталей разной ширины
Пуансон AP BM V 86° H150 R15, R25
Высокопрочный пуансон для листогибочных станков с числовым программным управлением (ЧПУ). Обеспечивает точную гибку листового металла под заданным углом с минимальным усилием. Изготовлен из легированной стали с повышенной износостойкостью. Данный пуансон относится к стандартным острым пуансонам и подходит для большинства типов листогибочного оборудования европейского стандарта.
Конструктивные особенности:
1. Модульная конструкция - возможность компоновки из сегментов различной длины для гибки деталей разных размеров.
2. Взаимозаменяемость - все сегменты имеют одинаковую высоту и могут заменяться друг другом, погрешность стыковки ≤ 0.05 мм.
3. Упрочненные рабочие кромки - согласно техническим требованиям, режущие/гибочные части подвергаются закалке для повышения износостойкости.
4. Неуказанные фаски: R0.5 по умолчанию.
Назначение:
Пуансон предназначен для гибки листового металла различной толщины на гидропрессах и листогибочных станках ЧПУ. Сегментированная конструкция позволяет:
Гнуть детали с различными длинами полок.
Выполнять сложные профильные гибы.
Оптимизировать использование инструмента.
Характеристики:
Общая длина L = 2500 мм
Высота профиля 150 мм
Технические характеристики
Сегментация 835 мм (2 шт.) 370, 270, 100, 50, 20, 15 и 10 мм
Угол при вершине 86°
Радиусы R15, R25 на рабочих поверхностях
Общая ширина 65 мм
Общая высота 65 мм
Гарантия производителя 1 год
Артикул: REZ-BM-63
Цена: 83812.0 ₽
В нашем магазине представлен большой ассортимент деревообрабатывающих станков и станков по металлу (токарных, фрезерных, сверлильных, листогибов и т.д.).
На нашем сайте Вы найдете более 500 наименований различных станков, при этом большинство популярных моделей имеются в наличии и готовы к отправке сразу после оплаты.
Мы предлагаем лучшие модели станков от российских и зарубежных производителей.
В настоящее время проблема импортозамещения в нашей стране стоит как нельзя остро, а ее нельзя решить без активного собственного производства.
Сегодня, когда многие зарубежные компании ушли с российского рынка, как нельзя актуальной представляется возможность начать собственное производство. Наша компания с удовольствием поможет Вам приобрести необходимые для станки для любого производства во всех отраслях.
Работая с поставщиками напрямую, мы имеем возможность предложить наши изделия по самой низкой цене – по цене производителя.
Наш сайт работает и принимает заказы 24 часа в сутки и 365 дней в году. Наш магазин работает для Вас каждый день с 10.00 до 21.00 без перерыва на обед.
Все станки поставляются в заводской упаковке и комплектации
Постоянным покупателям предоставляются дополнительные скидки.
Другие предметы этой серии

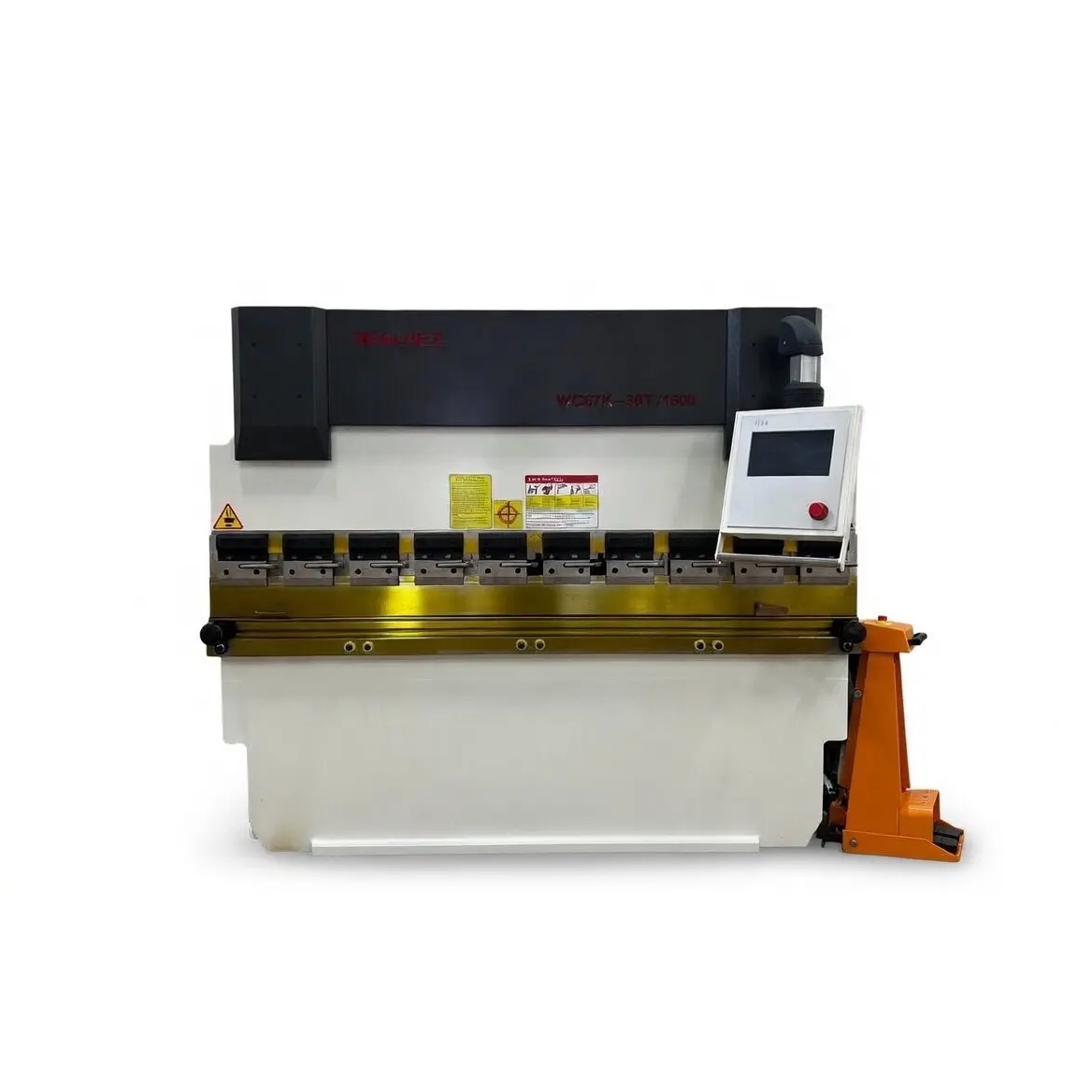

Листогибочный пресс с ЧПУ REALREZ BM 30-1600
Листогибочный пресс с ЧПУ REALREZ BM 30-1600
Описание:
Гидравлический листогибочный пресс с ЧПУ для гибки листового металла в цехах …
REZ-BM-30-1600
964296.0 ₽

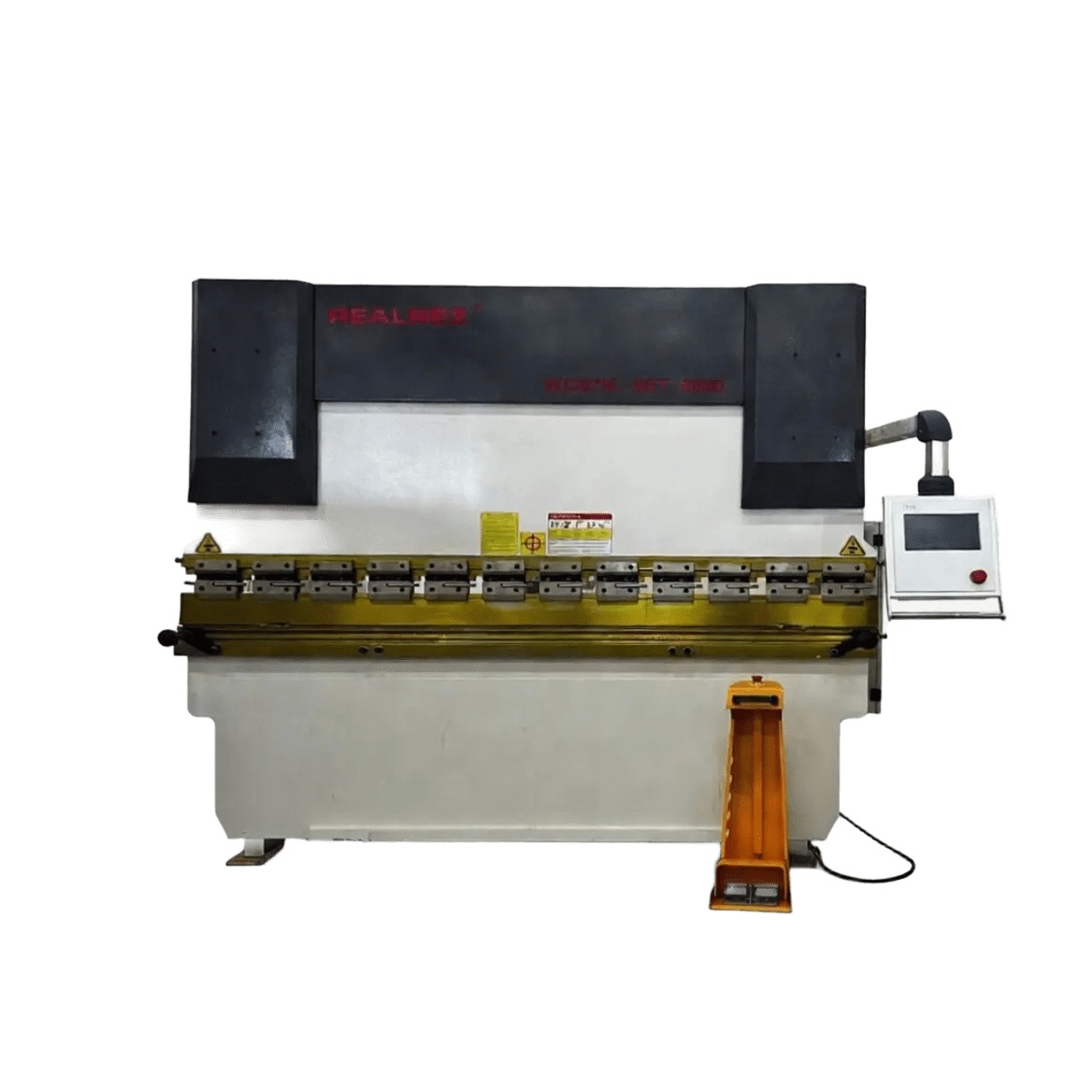

Листогибочный пресс с ЧПУ REALREZ BM 63-2500
Листогибочный пресс с ЧПУ REALREZ BM 63-2500
Описание:
Профессиональный гидравлический листогибочный пресс с ЧПУ для промышленного производства. Усилие 630 …
REZ-BM-63-2500
1653186.0 ₽

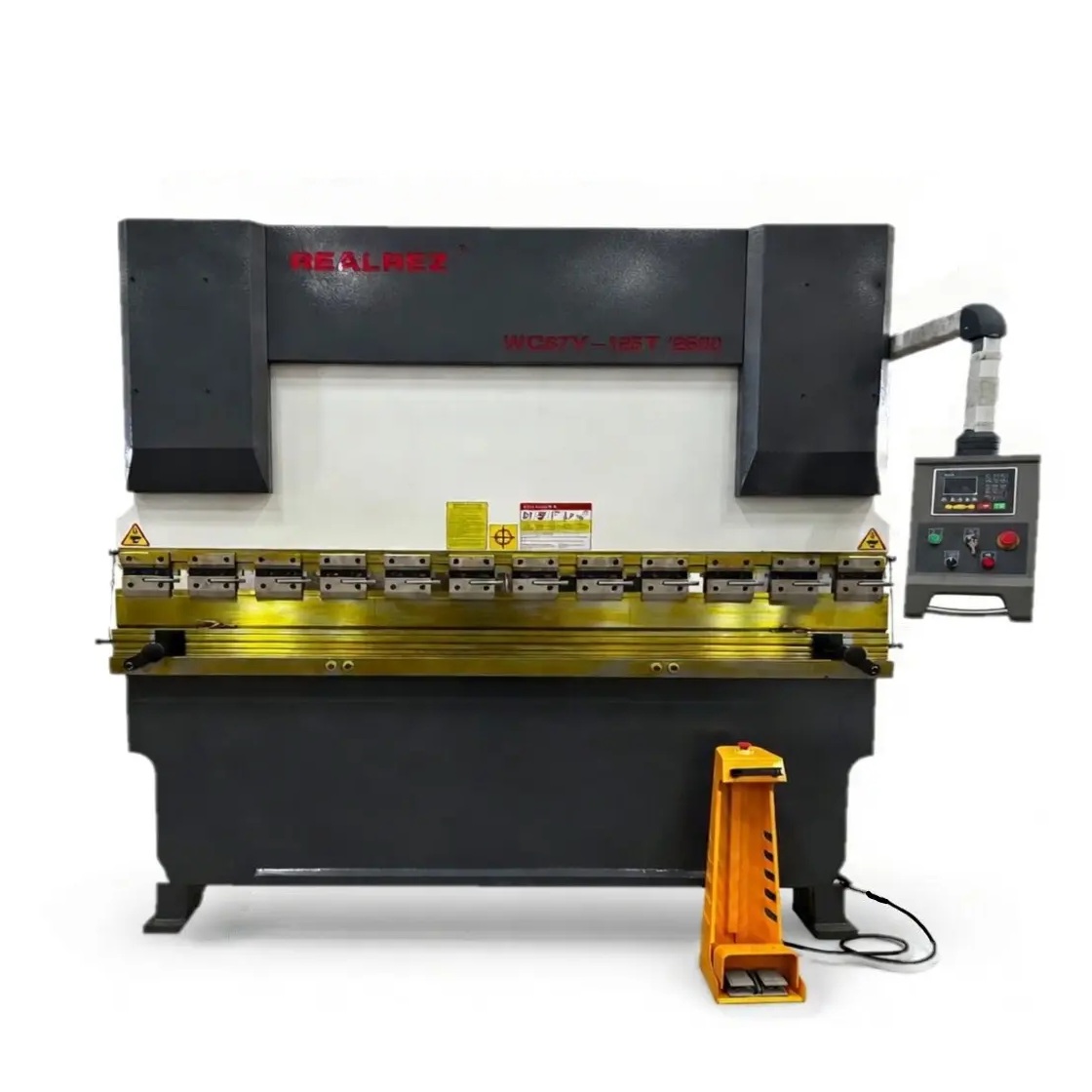

Листогибочный пресс с ЧПУ REALREZ BM Pro 125-2500
