Вертикальный обрабатывающий центр с ЧПУ REALREZ VMC1160 ЧПУ GSK 25I

Описание:
Крупногабаритный вертикальный обрабатывающий центр с трехосным сервоприводом, разработанный для высокоточной фрезерной обработки деталей больших размеров. Рабочий стол размером 1200х600 мм создает условия для обработки крупногабаритных плит, корпусных элементов и других деталей значительных габаритов. Система ЧПУ GSK 25I с русскоязычным интерфейсом гарантирует интуитивно понятное программирование и быструю переналадку оборудования.

Линейные направляющие качения производства Тайвань создают условия для плавного перемещения рабочих органов с минимальным сопротивлением трению. Нулевой зазор в направляющих гарантирует высокую точность позиционирования и повторяемость размеров при серийной обработке. Три оси перемещения (X, Y, Z) оснащены прецизионными шарико-винтовыми парами с подшипниками NSK (Япония), что создает условия для долговечности и стабильности работы оборудования.

Прямое подключение серводвигателей к ШВП повышает жесткость кинематической цепи и точность передачи движения. Тормозная система на оси Z поддерживает баланс шпиндельной головки при быстром позиционировании, что гарантирует стабильность координат. Конус шпинделя BT40 7/24 создает условия для быстрой смены инструмента и надежной фиксации оснастки.

Круглый магазин типа «Рука» на 24 инструмента с временем смены 2 секунды позволяет быстро переходить между различными операциями без остановки станка. Централизованная система автоматической смазки снижает износ движущихся частей и продлевает межсервисные интервалы. Система охлаждения шпиндельного масла предотвращает перегрев и температурную деформацию, что гарантирует сохранение точности обработки в течение длительного времени.

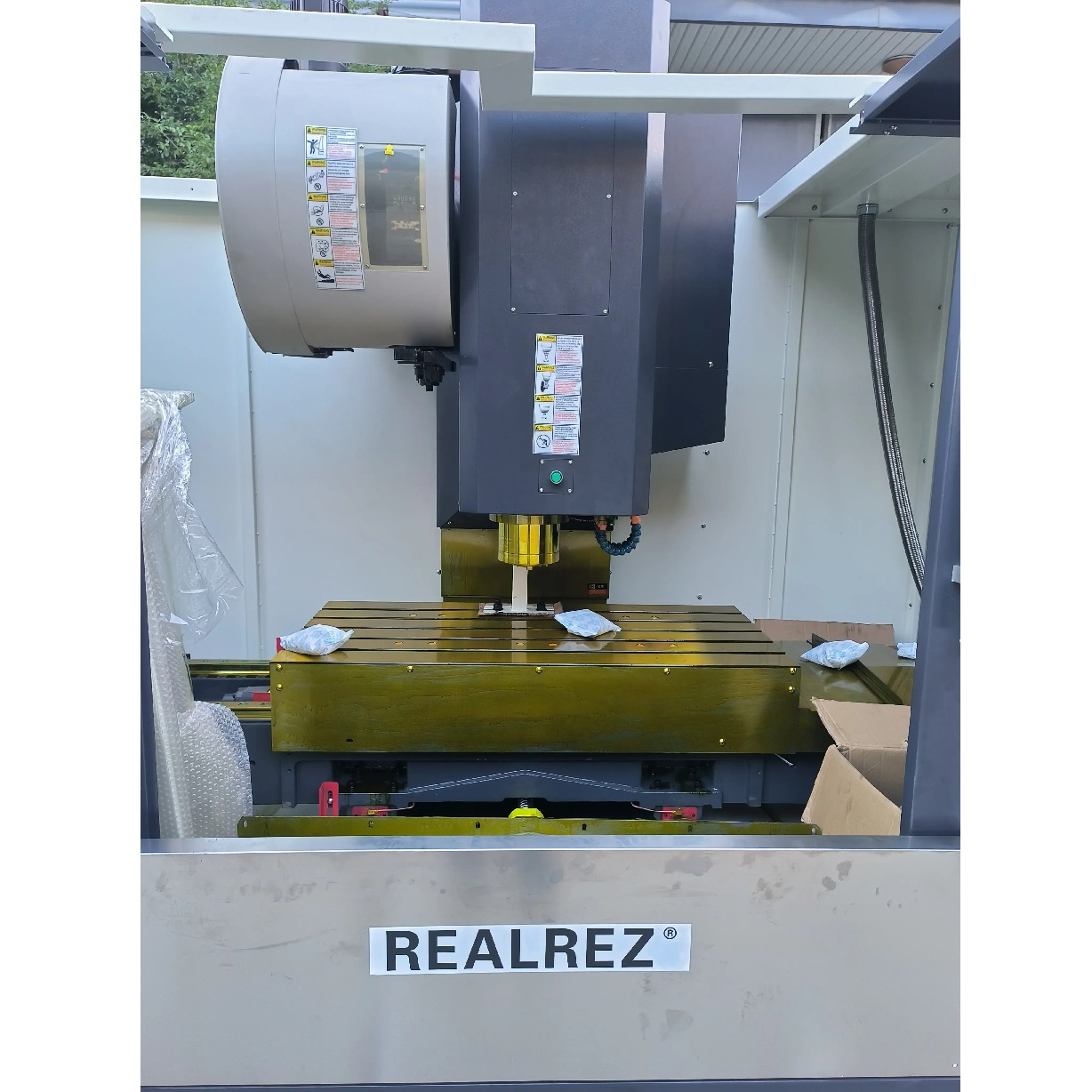

Увеличенный рабочий стол 1200х600 мм создает условия для обработки крупногабаритных деталей без необходимости переустановки заготовки, что повышает точность и сокращает производственный цикл.

Особенности:
Фрезерование плоскостей и уступов больших размеров
Обработка пазов, канавок и карманов различной конфигурации
Сверление и расточка отверстий
Развертывание и зенкерование
Нарезание резьбы метчиками
Обработка криволинейных и фасонных поверхностей
Гравировальные работы

Характеристики:
Мощность 15,0 кВт
Система ЧПУ GSK 25I
Размер рабочего стола 1200х600
Количество осей 3
Технические характеристики
Двигатель Мощность серводвигателей по осям X / Y / Z, кВт 2.5
Режим подключения двигателя оси X / Y / Z, - Прямой
Тип направляющей оси X / Y / Z, - Линейные направляющие качения
Диапазон обработки Левый и правый ход (ось X), мм 1100
Ход вперед и назад (ось Y), мм 600
Ход вверх и вниз (ось Z), мм 600
Расстояние от конца шпинделя до рабочего стола, мм 150-700
Расстояние от центра шпинделя до направляющей поверхности колонны, мм 650
Подача Скорость быстрого перемещения по осям X/Y/Z, м/мин 24 / 24 / 24
Скорость подачи при обработке по осям X/Y/Z, мм/мин 10000
Точность Позиционирования по осям X/Y/Z, мм ±0.006
Повторное позиционирование по осям X/Y/Z, мм ±0.004
Шпиндель Cкорость, об/мин 10000
Конус шпинделя, - BT40
Мощность шпинделя, кВт 15
Рабочий стол Размер рабочего стола, мм 1200x600
Макс. вес заготовки, кг 1000
Размер Т-образного паза, Pc-мм 5-18*120
Габаритные размеры
Вес станка, кг 7200
Размеры станка, мм 3200*2500*2900 / 3580х2300х2560
Размер рабочего стола 1200х600

Комплектация:

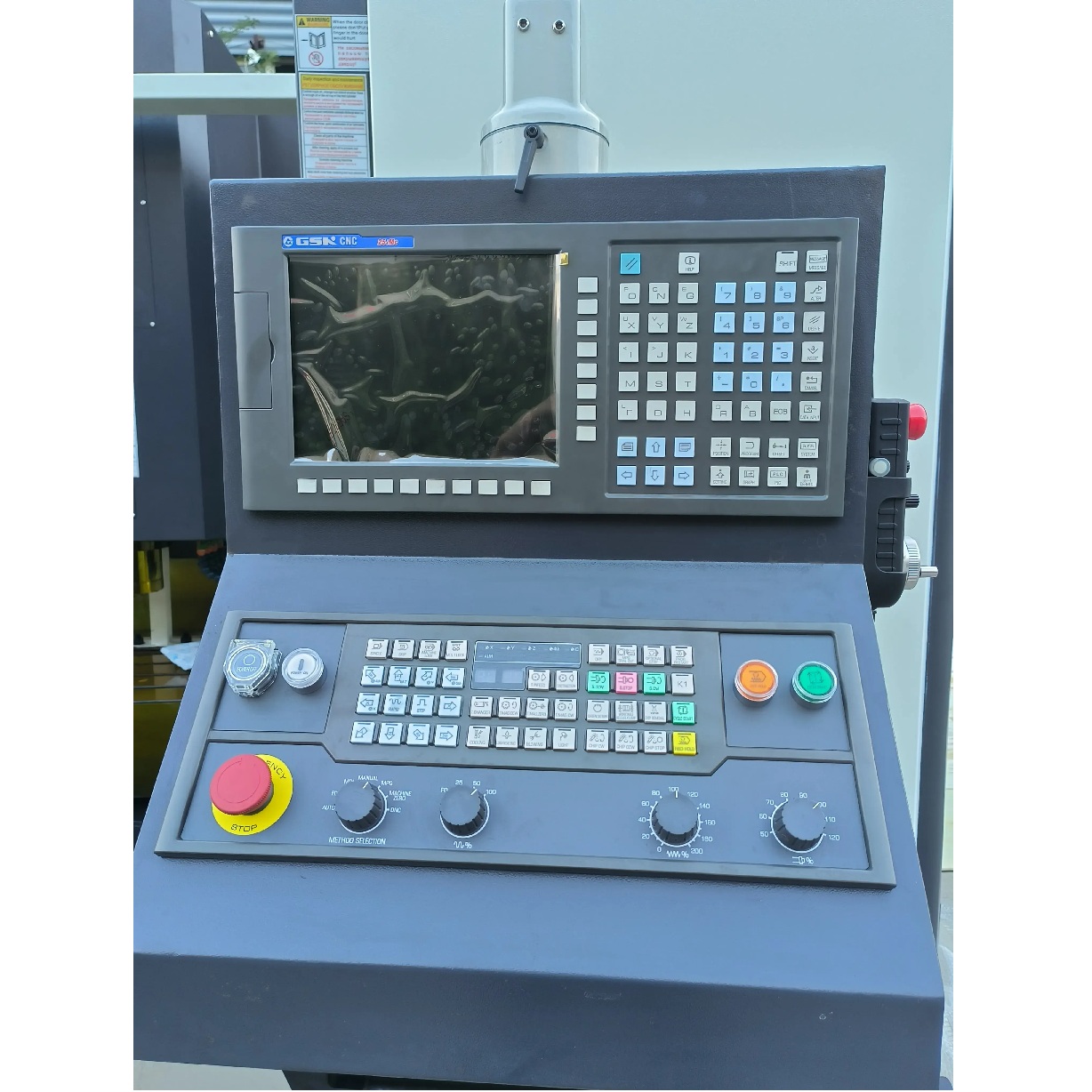

Система ЧПУ GSK 25I производства Guangzhou с дисплеем 8,4 дюйма на русском языке

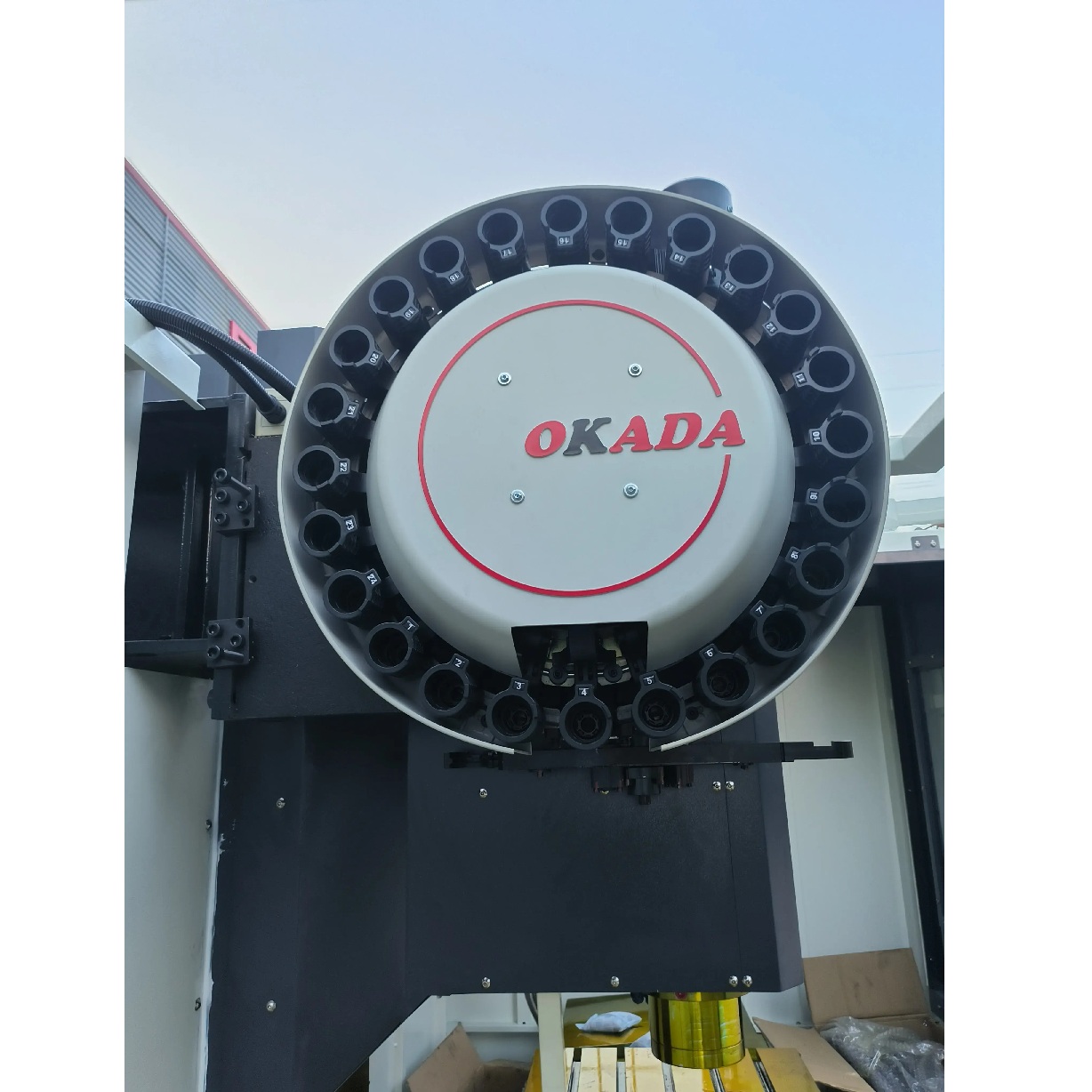

Круглый магазин типа «Рука» на 24 инструмента (время смены 2 секунды)
Мощность шпинделя 15 кВт
Скорость шпинделя до 10000 об/мин
Линейные направляющие качения производства Тайвань
ШВП производства Тайвань с подшипниками NSK (Япония)
Конус шпинделя BT40 7/24
Централизованная система автоматической смазки
Система охлаждения шпиндельного масла (предотвращает перегрев и температурную деформацию шпинделя, гарантируя точность обработки и длительный срок его службы)
Система СОЖ для вымывания стружки
Пневматический пистолет для очистки рабочей зоны
Очистка конуса шпинделя воздухом

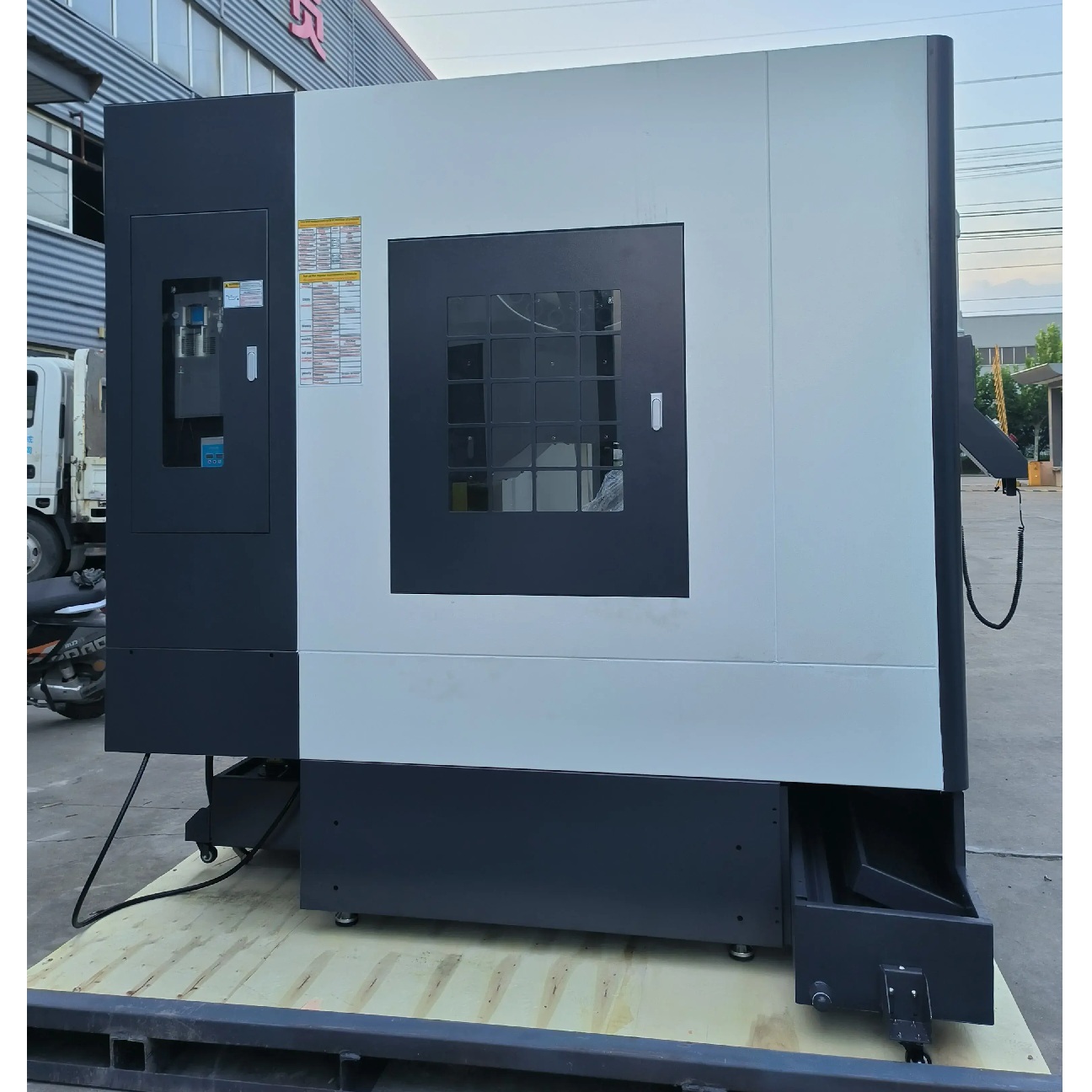

Полная защита рабочей зоны (за исключением верхней поверхности)
Сервотрансформатор и отдельный маховик
Канавка для стружки
LED освещение рабочей зоны
Трехцветная сигнальная лампа
Интерфейс RS232 для передачи программ
Техническая документация на русском языке

Гарантия производителя 1 год

Артикул: VMC1160 ЧПУ GSK 25I

Цена: 4271310.0 ₽
