Универсальная делительная головка без дифференциального деления FB80 УДГ Д-160 STARDA
Описание:
Универсальные делительные головки STARDA FW80 и FB80 - два вида устройства со схожими задачами. Эти приспособления используются на фрезерных, шлифовальных, сверлильных и строгальных станках и прочих подобных устройствах.
С помощью модели FB80 можно выполнять только прямое и простое деление. С помощью модели FW80 можно разделить окружность на различные равные части, а также можно обрабатывать изделия, зажав их между двумя центрами или в патроне с поворотом под любым желательным углом. При помощи модели FW80, оборудованной гитарой сменных шестерней, фрезерный станок может нарезать спиральные канавки, винтовые зубцы, спиральные шестерни Архимеда и прочее.
Характеристики

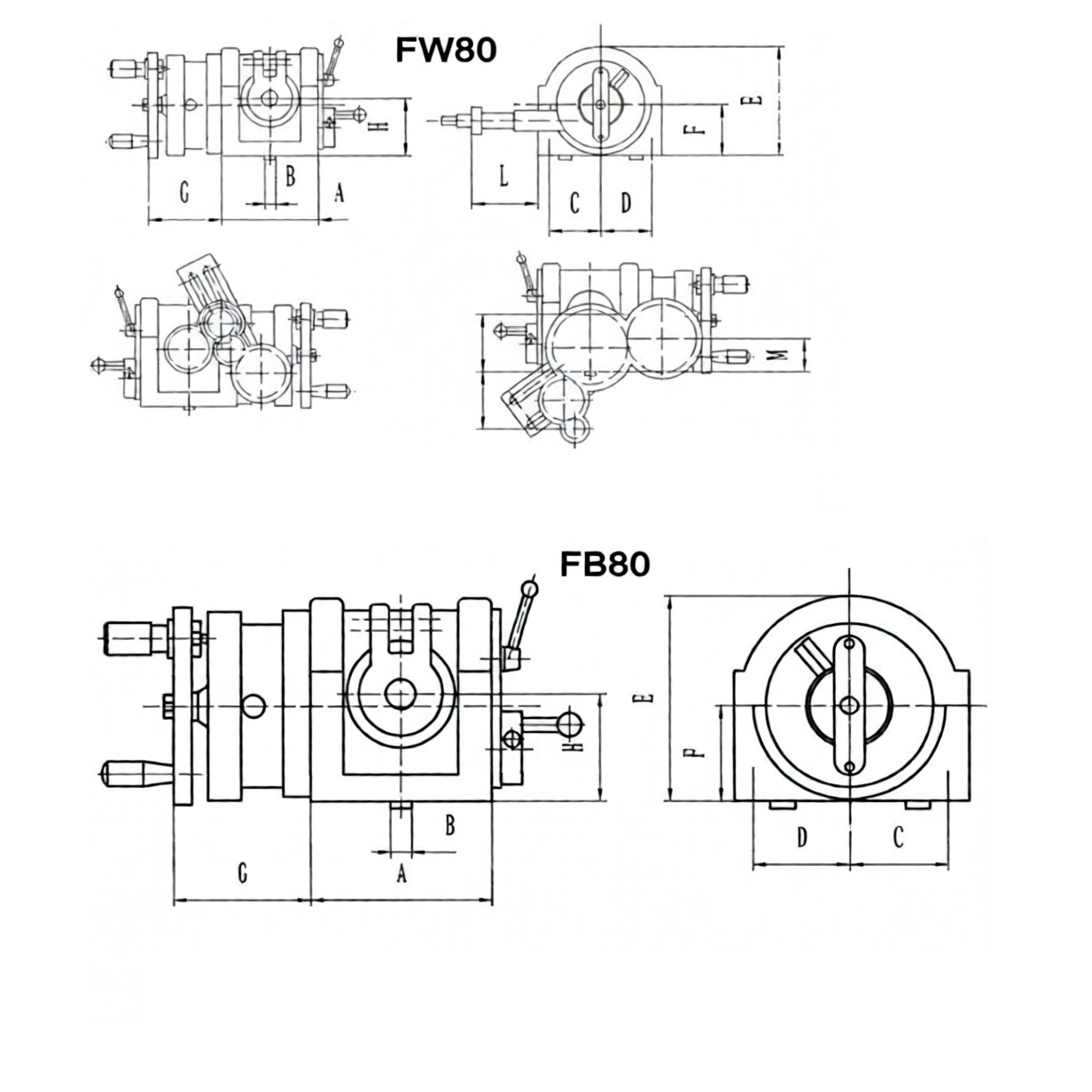

A.: 139
B: 14
C: 77
D: 73
E: 147
F: 77
G: 98
H,мм: 80
Вес, кг: 26
Высота центров, мм: 80
Диаметр конуса торца шпинделя для установки фланца, мм: 36,541
Диаметр токарного патрона, мм: 100
Исполнение: F12 (FB) без дифференциального деления

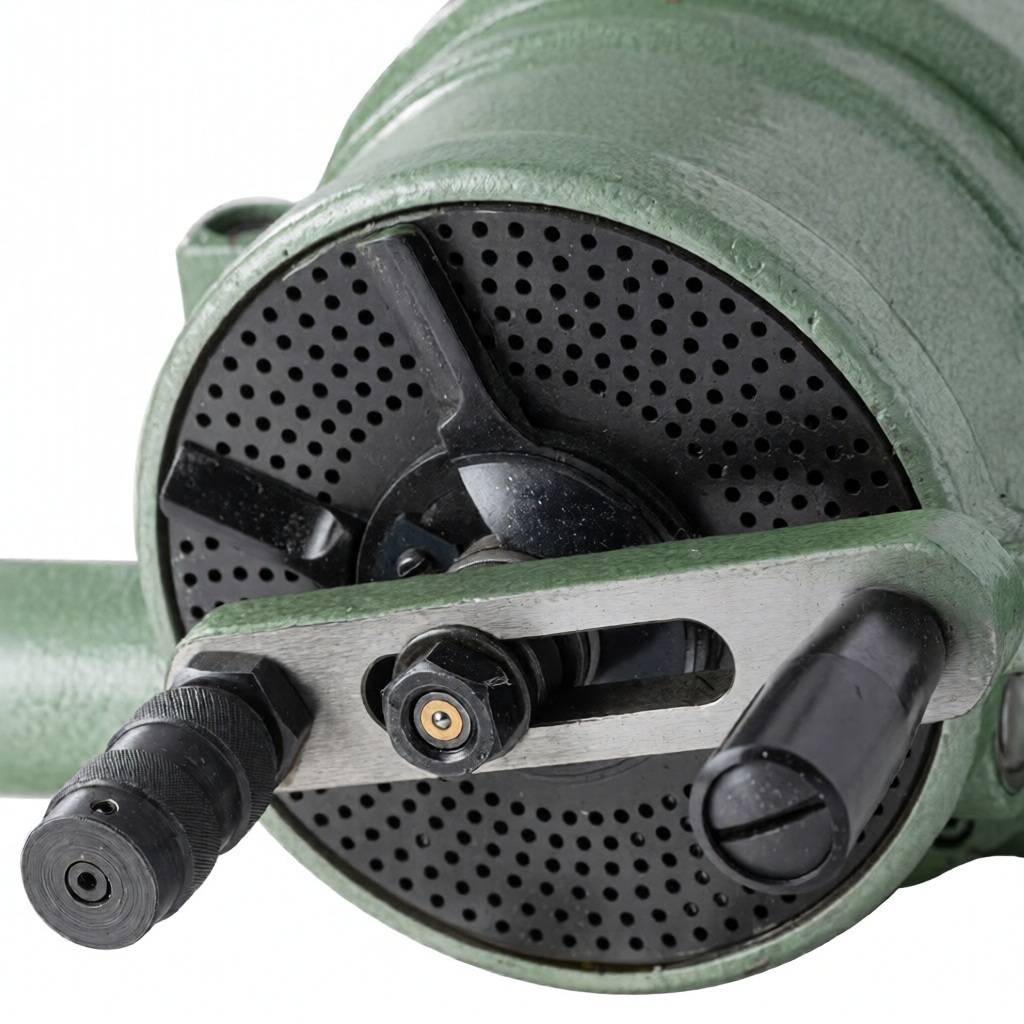

Количество отверстий в делительном диске 1: 24, 25, 28, 30, 34, 37, 38, 39, 41, 42, 43
Количество отверстий в делительном диске 2: 46, 47, 49, 51, 53, 54, 57, 58, 59, 62, 66
Конус Морзе шпиндельного отверстия, КМ: 3
Максимальная нагрузка на подшипник, кг: 80
Минимальное показание лимба: 10"
Передаточное отношение червячной пары: 1:40
Угловое вращение шпинделя при полном обороте рукоятки установочного штифта: 9° (540°)
Угол подъема шпинделя от его горизонтального положения: 90°
Ширина установочного паза головки, мм: 14

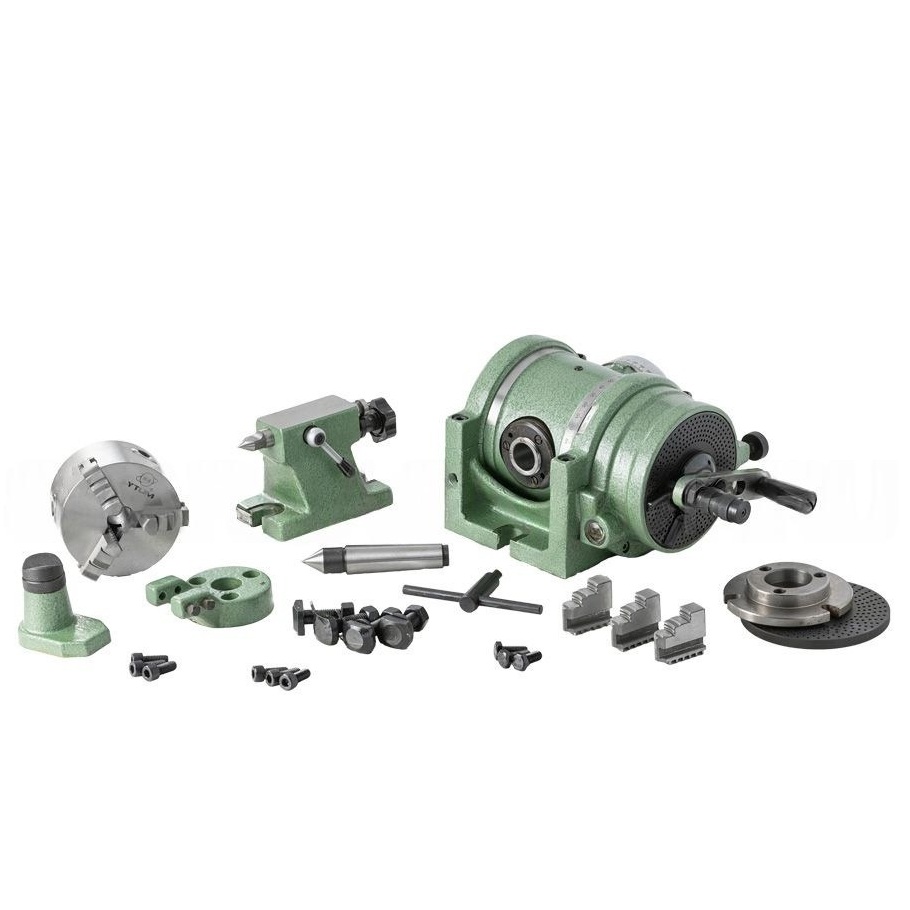

Комплектация
1. Делительная головка - 1 шт
2. Пиноль(люнет) - 1 шт
3. Гитара сменных шестерен - 1 шт - Только для серии F11/FW80
4. Сменные шестерни - 12 шт - Только для серии F11/FW80
5. Крепеж - 1 шт
6. Центр - 1 шт
7. Крепежный элемент - 1 шт
8. Делительный диск - 1 шт
9. Переходной фланец для патрона - 1 шт
10. Трёхкулачковый патрон - 1 шт
11. Планшайба - 1 шт.
Гарантия производителя 1 год
Артикул: FB 80
Цена: По запросу
В нашем магазине представлен большой ассортимент деревообрабатывающих станков и станков по металлу (токарных, фрезерных, сверлильных, листогибов и т.д.).
На нашем сайте Вы найдете более 500 наименований различных станков, при этом большинство популярных моделей имеются в наличии и готовы к отправке сразу после оплаты.
Мы предлагаем лучшие модели станков от российских и зарубежных производителей.
В настоящее время проблема импортозамещения в нашей стране стоит как нельзя остро, а ее нельзя решить без активного собственного производства.
Сегодня, когда многие зарубежные компании ушли с российского рынка, как нельзя актуальной представляется возможность начать собственное производство. Наша компания с удовольствием поможет Вам приобрести необходимые для станки для любого производства во всех отраслях.
Работая с поставщиками напрямую, мы имеем возможность предложить наши изделия по самой низкой цене – по цене производителя.
Наш сайт работает и принимает заказы 24 часа в сутки и 365 дней в году. Наш магазин работает для Вас каждый день с 10.00 до 21.00 без перерыва на обед.

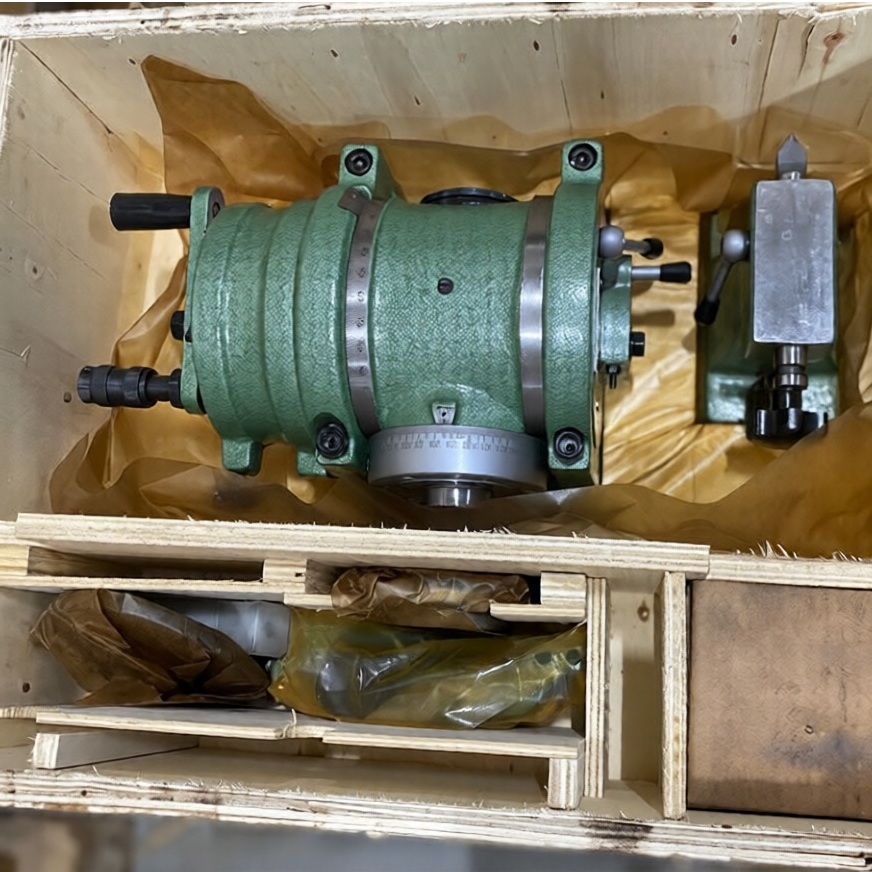

Все станки поставляются в заводской упаковке и комплектации
