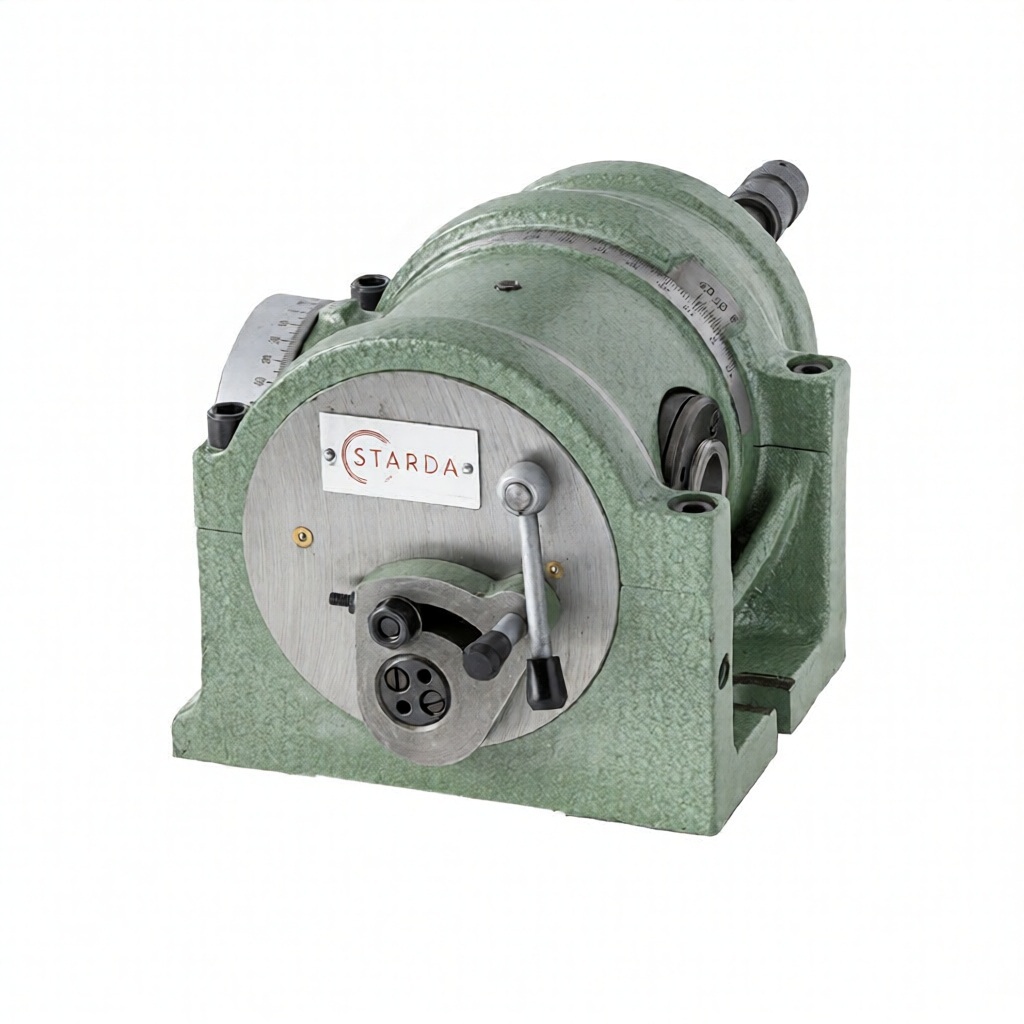

Универсальная делительная головка без дифференциального деления F12160 УДГ Д-320 STARDA
Описание:
Универсальные делительные головки STARDA F11 и F12 - два вида устройства со схожими задачами. Эти приспособления используются на фрезерных, шлифовальных, сверлильных и строгальных станках и прочих подобных устройствах.
С помощью модели F12 можно выполнять только прямое и простое деление. С помощью модели F11 можно разделить окружность на различные равные части, а также можно обрабатывать изделия, зажав их между двумя центрами или в патроне с поворотом под любым желательным углом. При помощи модели FW80, оборудованной гитарой сменных шестерней, фрезерный станок может нарезать спиральные канавки, винтовые зубцы, спиральные шестерни Архимеда и прочее.
Характеристики
A.: 209
B: 18
C: 116
D: 98
E: 259
F: 152
G: 120
H,мм: 160
Вес, кг: 100
Высота центров, мм: 160
Диаметр конуса торца шпинделя для установки фланца, мм: 53,975
Диаметр токарного патрона, мм: 200
Исполнение: F12 (FB) без дифференциального деления

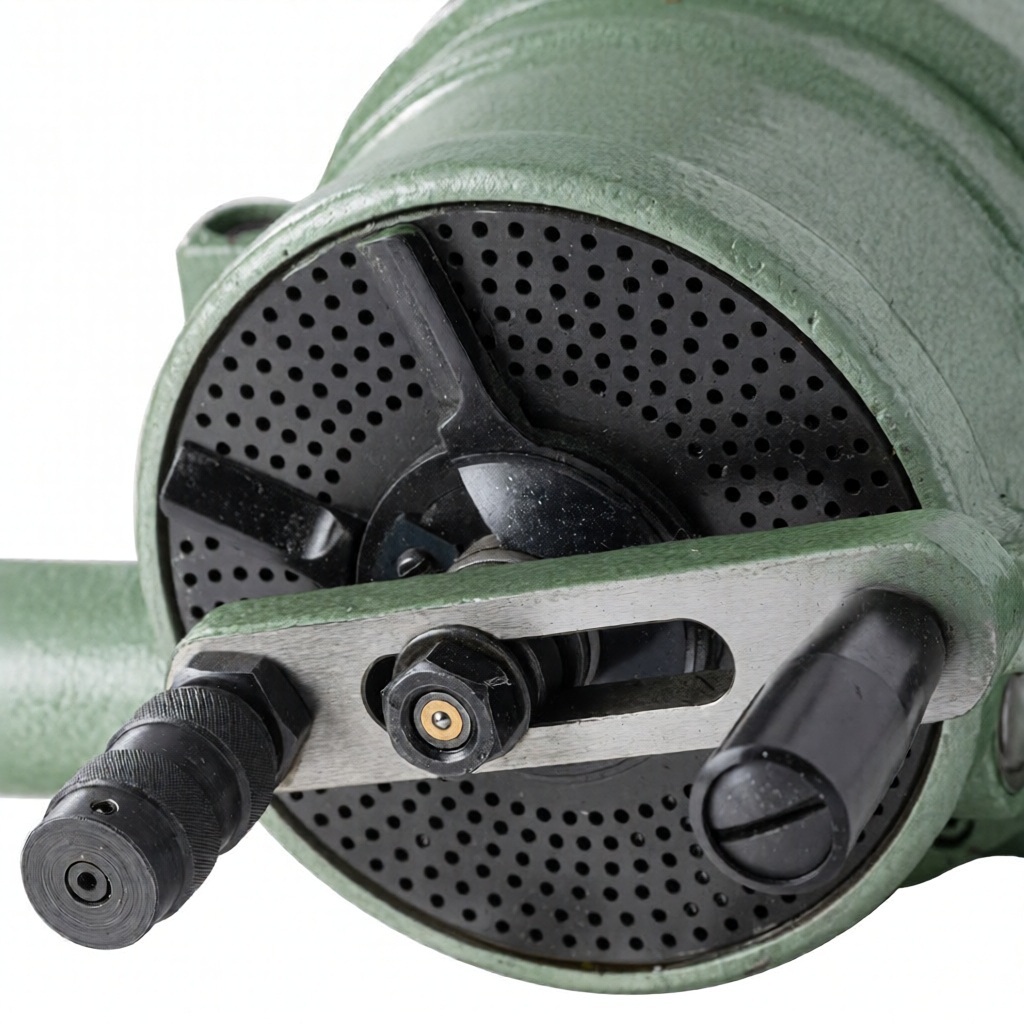

Количество отверстий в делительном диске 1: 24, 25, 28, 30, 34, 37, 38, 39, 41, 42, 43
Количество отверстий в делительном диске 2: 46, 47, 49, 51, 53, 54, 57, 58, 59, 62, 66
Конус Морзе шпиндельного отверстия, КМ: 4
Максимальная нагрузка на подшипник, кг: 130
Минимальное показание лимба: 10"
Передаточное отношение червячной пары: 1:40
Угол подъема шпинделя от его горизонтального положения: 95°
Ширина установочного паза головки, мм: 18
диаметр сквозного отверстия в корпусе головки - 26 мм

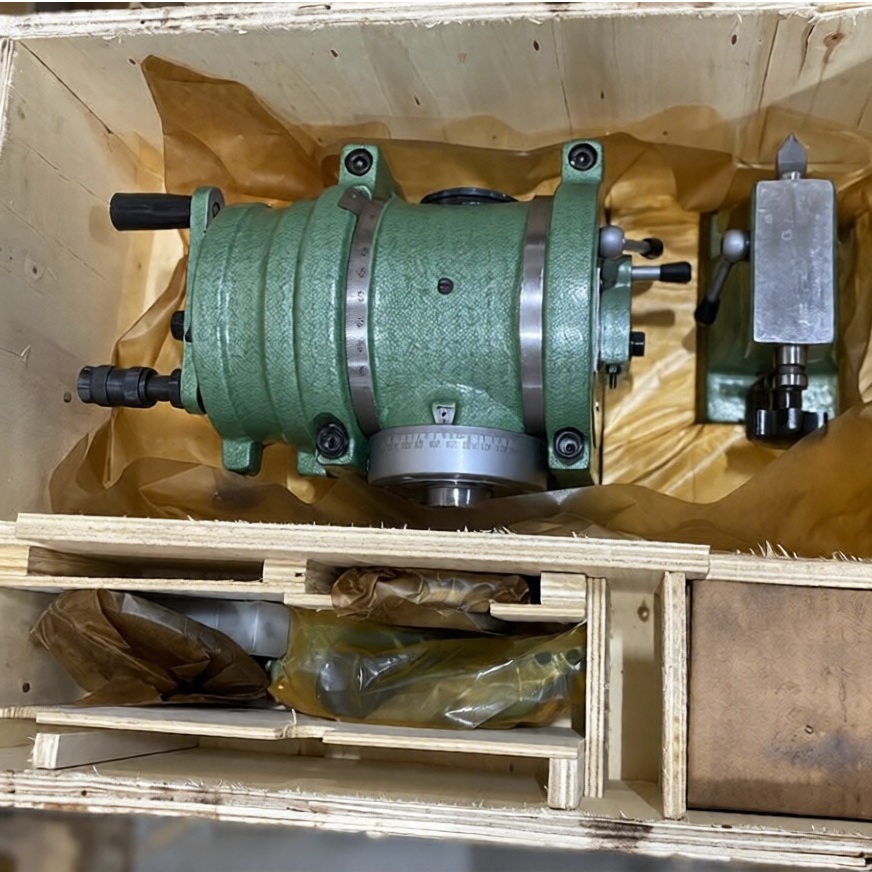

Комплектация
1. Делительная головка - 1 шт
2. Пиноль(люнет) - 1 шт
3. Гитара сменных шестерен - 1 шт - Только для серии F11
4. Сменные шестерни - 12 шт - Только для серии F11
5. Крепеж - 1 шт
6. Центр - 1 шт
7. Крепежный элемент - 1 шт
8. Делительный диск - 1 шт
9. Переходной фланец для патрона - 1 шт
10. Трёхкулачковый патрон - 1 шт
11. Планшайба - 1 шт/
Гарантия производителя 1 год
Артикул: F12160
Цена: По запросу
