Универсальная делительная головка УДГ Д-400А (F11200A) TORNERI Т028300

Описание:
Универсальная делительная головка УДГ-Д-400 предназначена для работы на различных металлорежущих станках и представляет собой приспособление для точного распределения деталей по окружности и поворотных движений заготовок на заданные величины. Головка оснащена набором принадлежностей для реализации дифференциального деления, что значительно расширяет её функциональные возможности.
Делительная головка УДГ-Д-400 применяется в тех случаях, когда требуется разделять заготовки на заданные угловые интервалы либо поворачивать их на заранее рассчитанные углы. Её используют на фрезерных, зубофрезерных, долбежных, расточных, строгальных и сверлильных станках, а также при разметочных работах.
Она позволяет:
Наращивать зубчатые колеса и спиральные шестерни
Изготавливать червячные валы и архимедовы спирали
Выполнять проточки и другие типы работ, требующие точного распределения элементов по окружности
Совместимость с разными типами станков
Делительная головка УДГ-Д-400 подходит для установки на разные группы металлорежущих станков. Например:
Консольные фрезерные станки с шириной стола 320 мм требуют делительную головку с максимальным диаметром обрабатываемой заготовки D = 250 мм
Фрезерные станки с шириной стола 400 мм лучше оборудуются головкой Д-320
Однако приведенные соотношения носят скорее рекомендательный характер и допускают гибкость подбора.

Характеристики:
Диаметр патрона 200 мм
Высота центра головки 200 мм
Конус Морзе шпиндельного отверстия МК-4
Размер Т-образного паза 18 мм
Вес, кг 150
Длина, мм: 750
Ширина, мм: 600
Высота, мм: 380

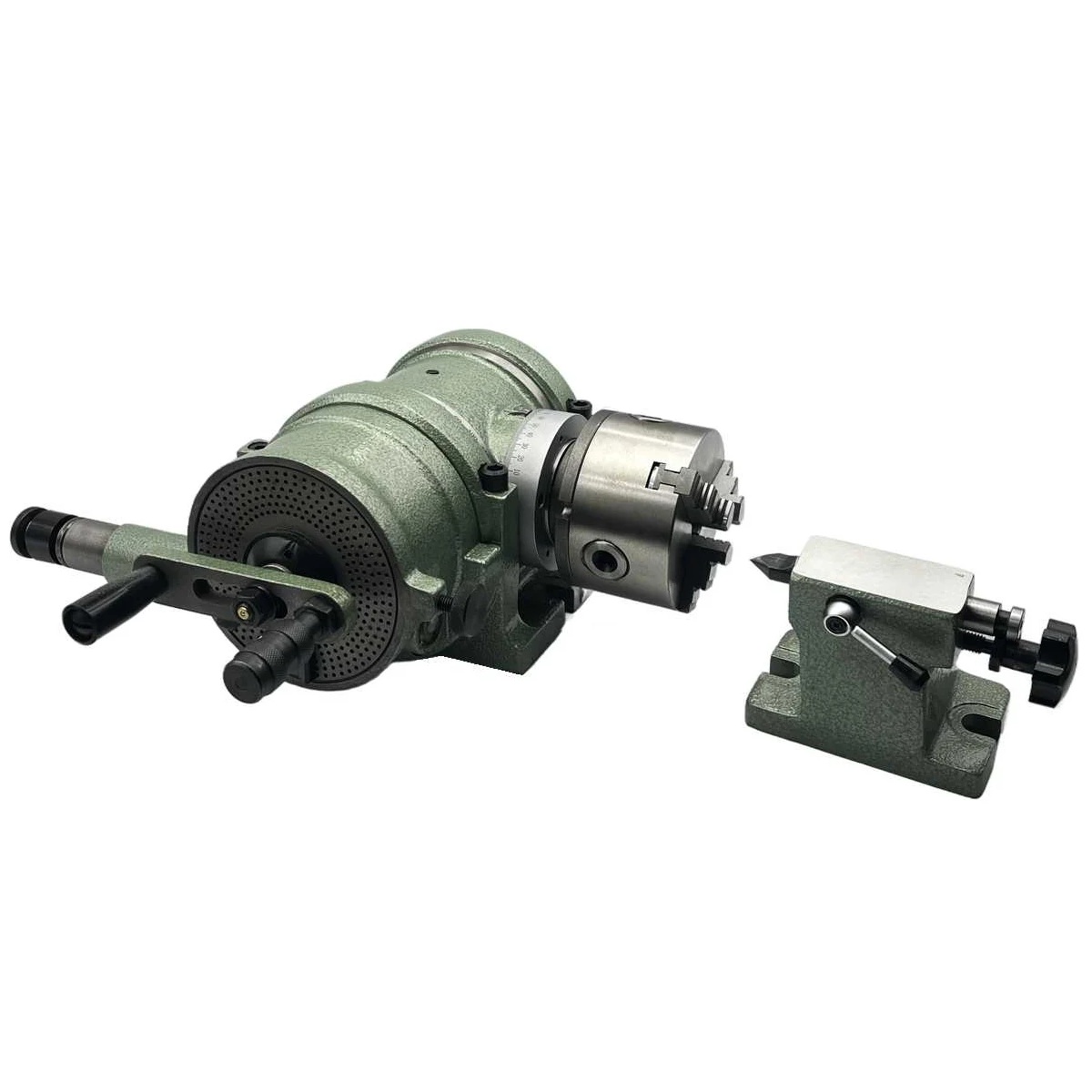

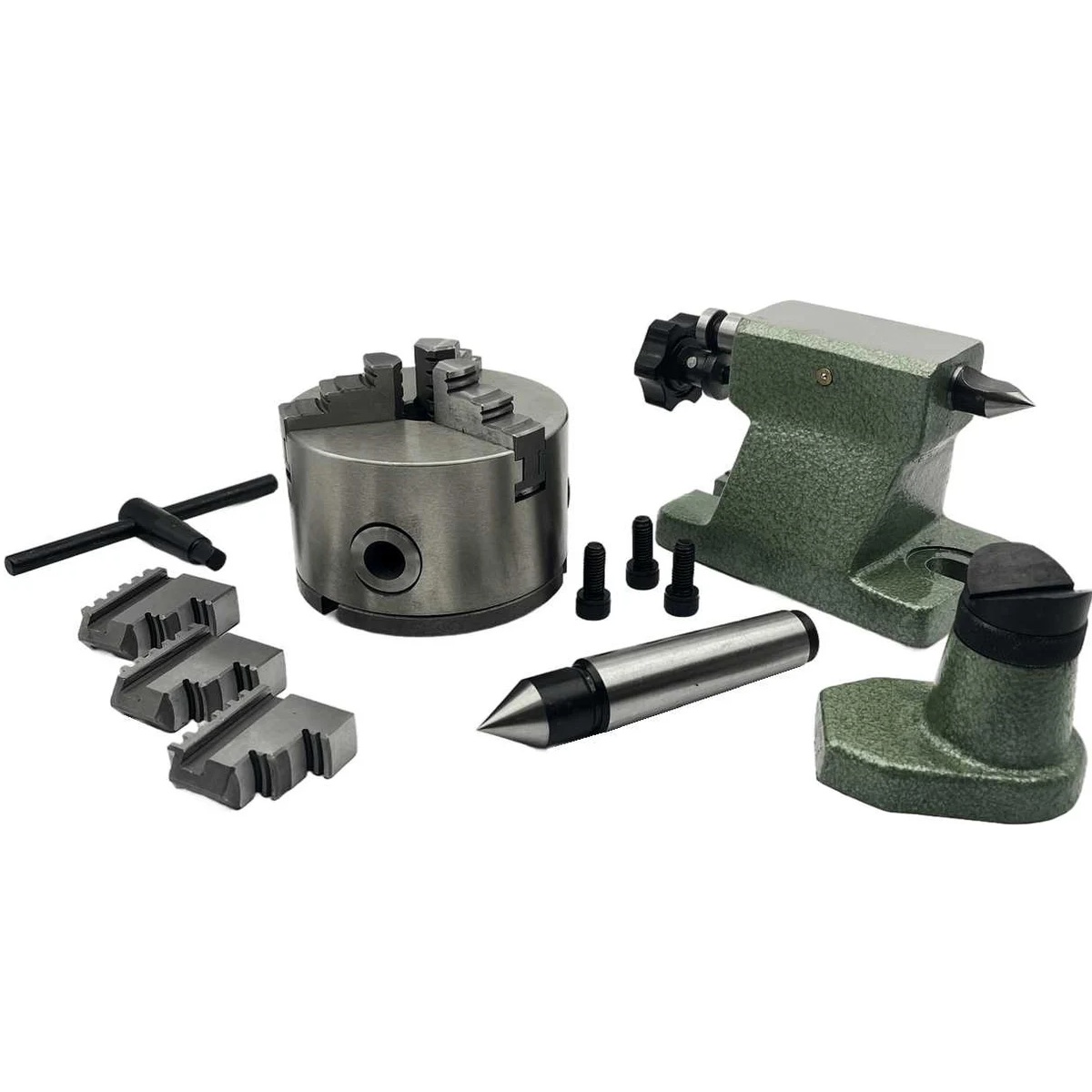

Комплектация:
Задняя бабка
Гитара для шестерен
Набор из 12 шестерен (зубчатых колес)
Устройство для проворота
Центр
Кронштейн (люнет)
Фланец
Патрон токарный трехкулачковый

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой

Артикул: Т028300

Цена: 202936.0 ₽
