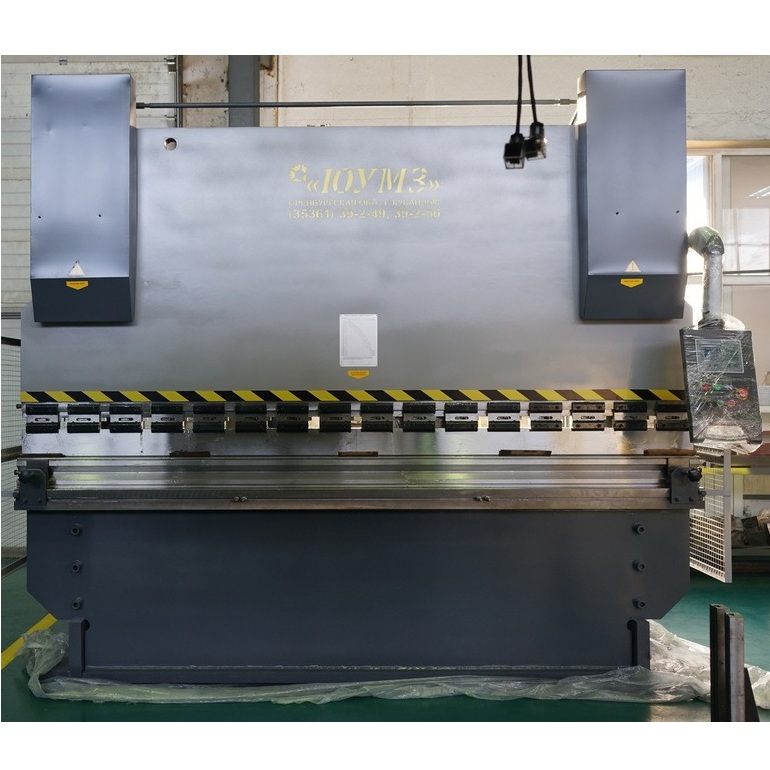

Листогибочный гидравлический пресс ЮМЗ ПЛГ-125 (ИБ1431)

Описание:
Листогиб ИБ1431 (заводское обозначение ПЛГ-125, усилие 125 тн) предназначен для выполнения операций холодной гибки металла (лист, полоса). Рама имеет сварную конструкцию с термическим отпуском, гидравлическая система, установленная на данных прессах позволяют добиться стабильных и качественных гибов. Синхронизация гидроцилиндров обеспечивается механической траверсой.

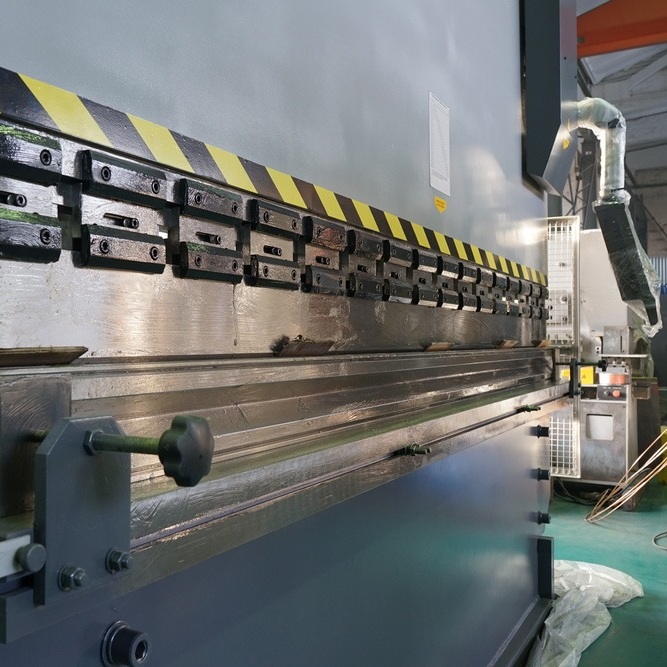

Станина пресса сварной конструкции открытого типа. К передним торцам стоек крепятся две направляющие, по которым перемещается ползун. Положение направляющих относительно поверхности стола выставляется при сборке и фиксируется штифтами. Конструкция станины пресса предусматривает установку пресса на фундаменте и выверку его положения с помощью установочных винтов, которые контрятся гайками. Это позволяет точнее устанавливать пресс и производить выверку положения пресса при его эксплуатации. В боковых стойках станины выполнены отверстия для установки корпусов подшипников механического стабилизатора. Две верхних траверсы служат привалочной поверхностью для установки гидроагрегата. На третьей закреплен мотор- редуктор механизма регулировки расстояния между столом и ползуном.

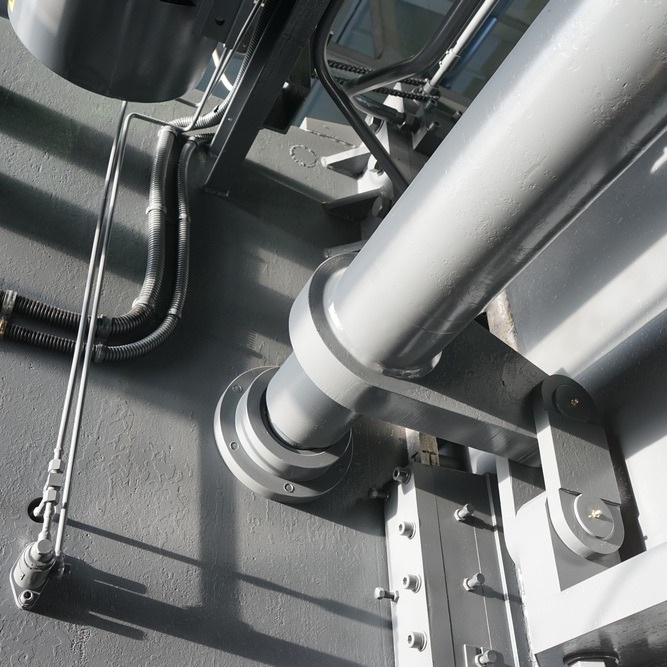

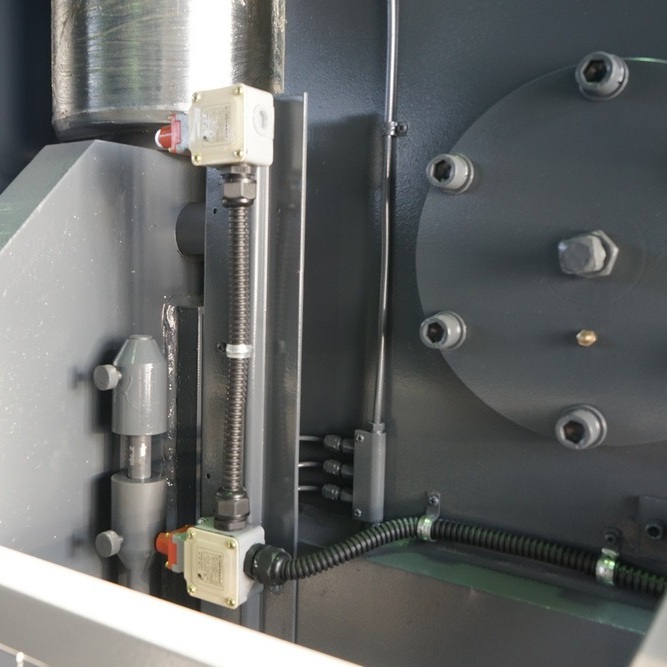

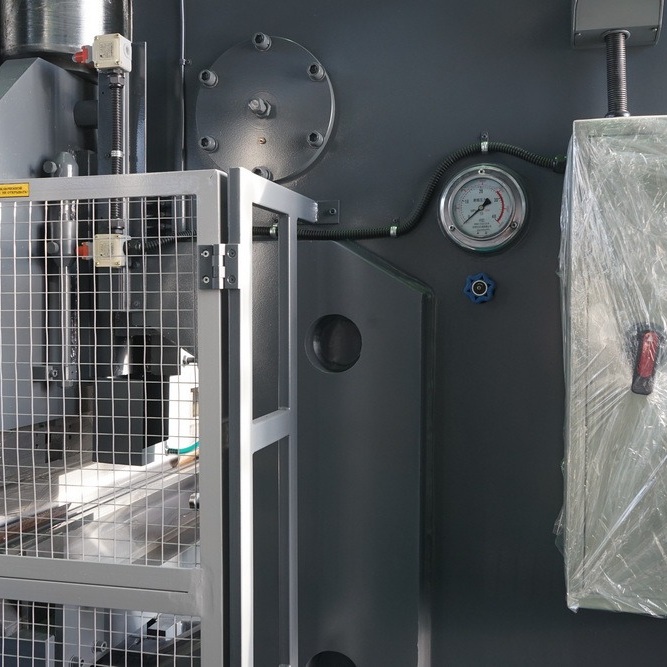

Обработанные поверхности верхней части передних торцов стоек предназначены для крепления главных цилиндров. На наружной стороне правой стойки обеспечена установка блока манометра и блока конечных выключателей. А также размещен электрический шкаф управления.
Настройка задних упоров и хода ползуна осуществляется с пульта управления, размещенного на станине пресса. Задний упор имеет режим ручной точной доводки.
Прессы производятся в исполнениях с длиной гиба 2500 мм, 3200 мм, 4000 мм, 5000 мм и 6000 мм.
Листогибочный пресс возможно оснастить системами ЧПУ с управлением от 2-х до 8-ми осей. Установка ЧПУ на листогиб позволяет выполнять гибы, которые затруднительно или невозможно выполнить на обычном листогибочном прессе.

Характеристики:
Страна производства Россия
Номинальное усилие (кН) - 1250
Наибольший ход ползуна (мм) - 120
Длина стола и ползуна (мм) - 2500
Расстояние между стойками (мм) - 2030
Ширина стола (мм) - 200
Наибольшая величина перемещ. зад. упора (мм) - 800
Расстояние от оси ползуна до станины вылет (мм) - 315
Скорость ползуна, холост. ход - 40
Скорость ползуна, рабоч. ход - 10
Скорость ползуна, возврат. ход - 45
Масса, кг - 5800
Габариты, мм - 2740х1510х2520

Комплектация:
Пресс листогибочный в сборе
Эл.шкаф управления
Пульт управления с УЦИ на боковой поворотной консоли
Переносная педаль управления
Универсальный гибочный инструмент (пуансон и матрица)
Гибочный стол длиной 2500 мм
Передняя поддержка листа с регулировкой по высоте и Т-образными пазами для установки доп.оборудования — 2 шт

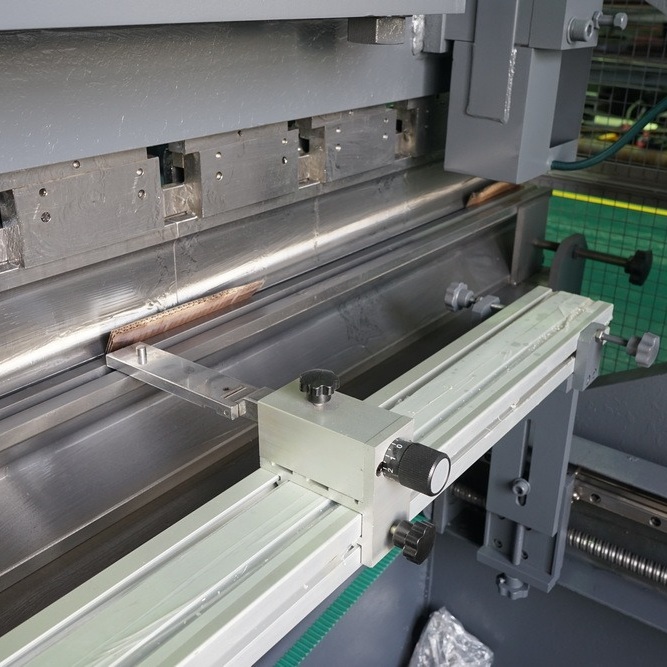

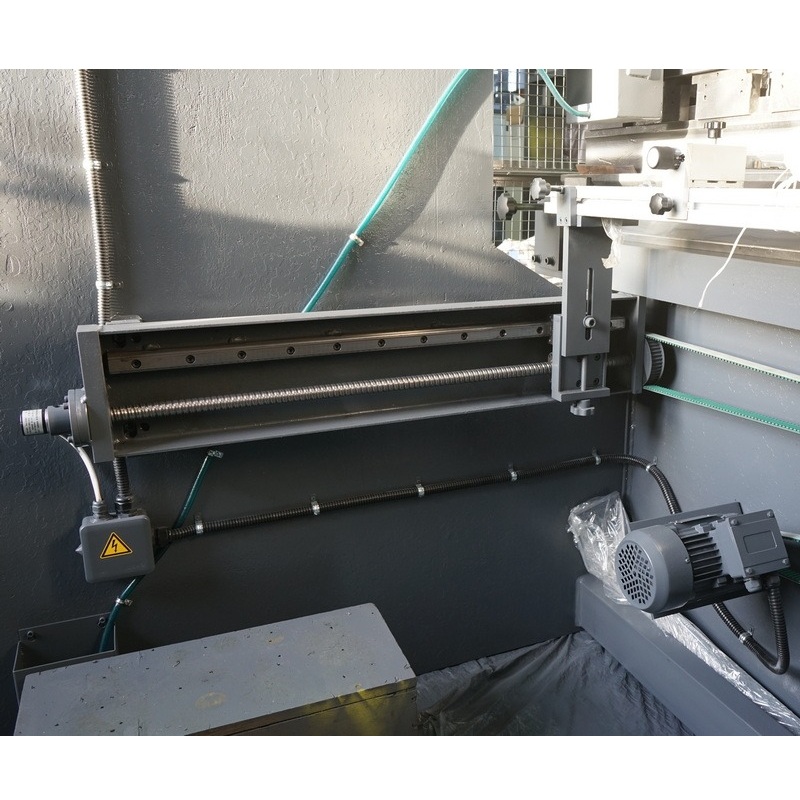

Задний упор с электромеханическим приводом по оси Х и ручной настройкой по осям Z1 — Z2 и R
Система компенсации прогиба балки
ЗИП, руководство по эксплуатации, паспорт

Дополнительное оборудование
Установка системы ЧПУ по заказу Покупателя
Задний упор с электромеханическим приводом по осям Х1- Х2, Z1 — Z2 и R1 — R2. Подключение осей на заказ
Гидравлическая система бомбирования (система компенсации прогиба стола)
Реечная система бомбирования (система компенсации прогиба стола)
Специализированный гибочный инструмент
Система быстрой установки и съема гибочного инструмента
Синхронизация прессов в тандем

Гарантия производителя 1 год

Артикул: ЮМЗ ПЛГ-125

Цена: По запросу
