Автоматический ленточнопильный станок STALEX BS-460GBA

Описание:
Станок ленточнопильный автоматический STALEX BS-460GBA (388127А) предназначен для пиления труб максимальным диаметром 330 мм и прямоугольной профильной заготовки 460x250 мм под углом 90°.
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок, предварительно настроить концевой ограничитель на необходимую длину получаемых заготовок и запустить цикл пиления кнопкой «Пуск».

Основные элементы
Угол пиления заготовок 90°; 15°; 30°; 45°; 60°.
Поворот рамы происходит на угол кратный 1°, поворот производится механически. Рама станка поворачивается за счёт жёсткого поворотного механизма.
Опускание и подъем рамы осуществляется за счет гидравлики автоматически.
Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи.
ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).
Макс. единичный ход подающих гидравлических тисков – 500мм
Станок управляется трёхфазным двигателем.
Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 15-90 м/мин.

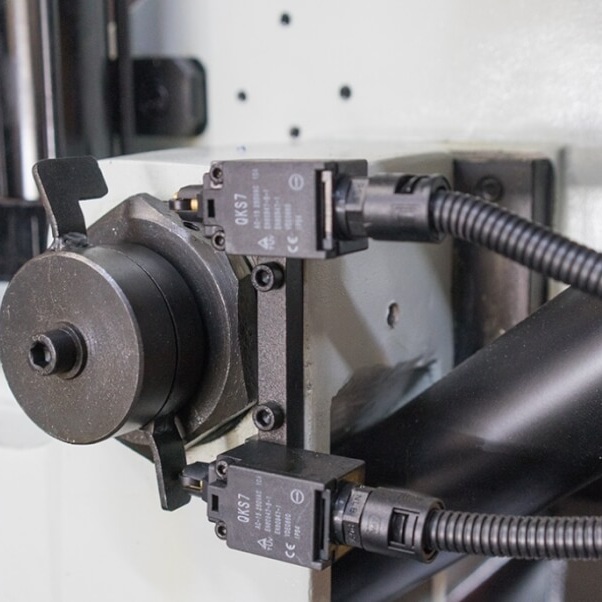

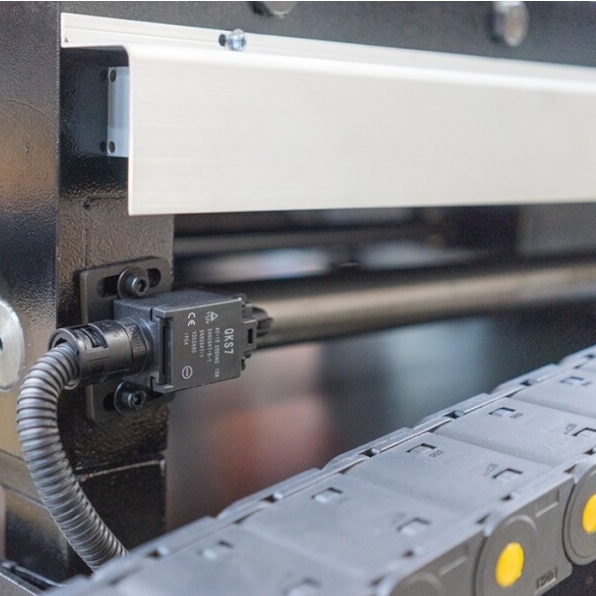

Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена.

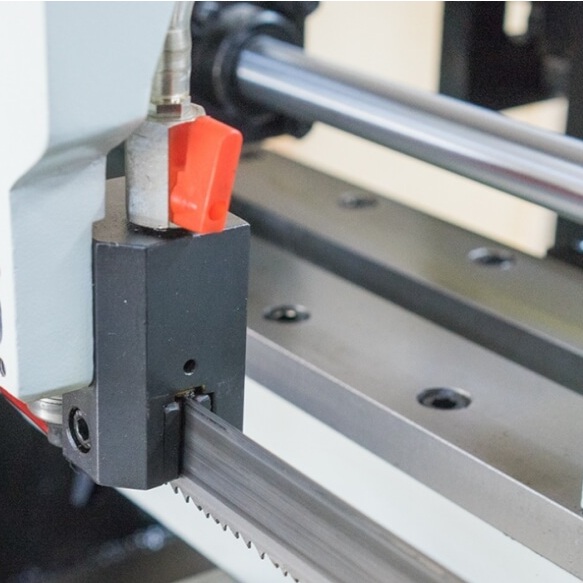

Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин.
Термозащита электродвигателя.
Высота от пола до основания тисков – 850мм.
Система смазки и охлаждения полотна + пистолет для смыва стружки.
Гидравлическая система регулирования усилия резания.
Автоматическое подъём рамы при завершении резки.

Характеристики:
Мощность двигателя 1,5/2,2 кВт (3-х фазный)
термозащита перегрузки двигателя
Вращение пилы От 0 до +60 градусов
Привод зубчатый (червячная передача)
Скорость резания 15-90 м/мин
Рабочая зона:
90° Круг 330 Квадрат 460х250
45° Круг 305 Квадрат 305х250
60° Круг 205 Квадрат 205х250
Габариты ленты 27х0,9х3960 мм
Скорость подачи заготовки 0-50 мм/c
Макс. единичный ход подающих гидравлических тисков 500 мм
Точность подачи заготовки 0.1/100 мм
Точность реза по длине отрезаемой заготовки заявленная погрешность ±0,2 мм. на длину 1000 мм
Точность реза на отклонение по перпендикулярности заявленная погрешность 0,3 мм. на Ø 100 мм сплошного сечения
Рабочая высота стола 850 мм
Объём гидравлического бака 32 л
Объём бака СОЖ 18 л
Система смазки и охлаждения полотна + пистолет для смыва стружки +
Индикатор натяжения полотна +
Лампа дополнительного освещения +
Размер упаковки 2500х2300х1630 мм
Размер упаковки стола подачи упакован вместе со станком
Общие габариты станка установленного в рабочее положение 6470x2260x1450 мм
Отдельный размер стола подачи 3000х460х850 мм
Масса нетто/брутто 1250/1430 кг.
Страна производитель Китай

Комплектация:
Ленточнопильный станок
Ленточнопильное полотно, установленное на станке

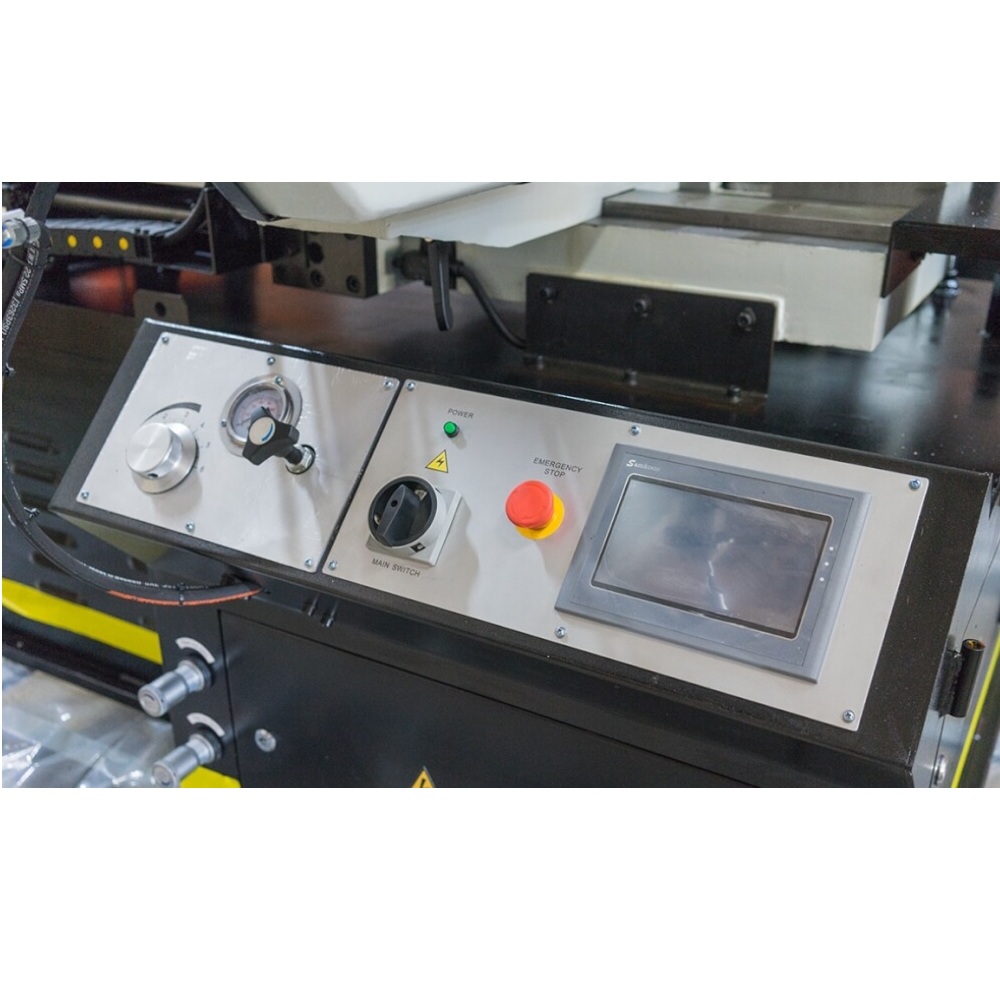

Сенсорный экран панели управления

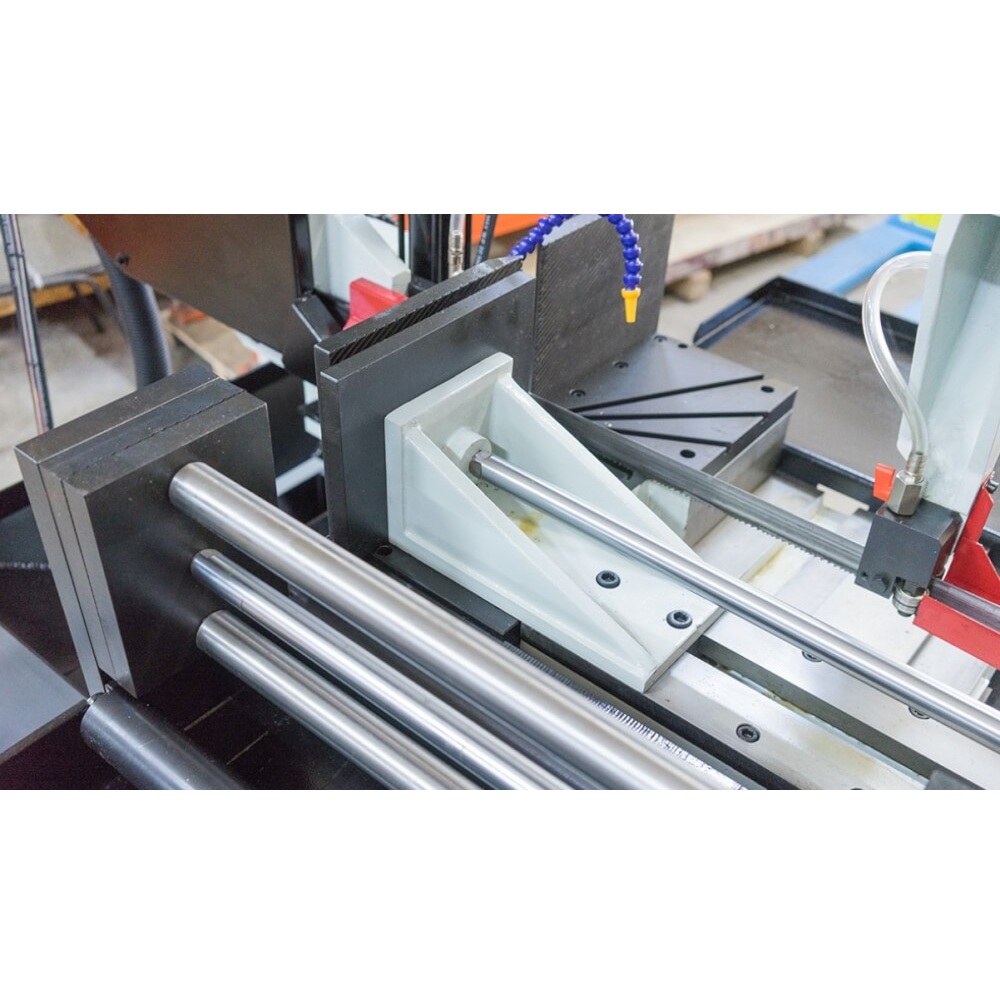

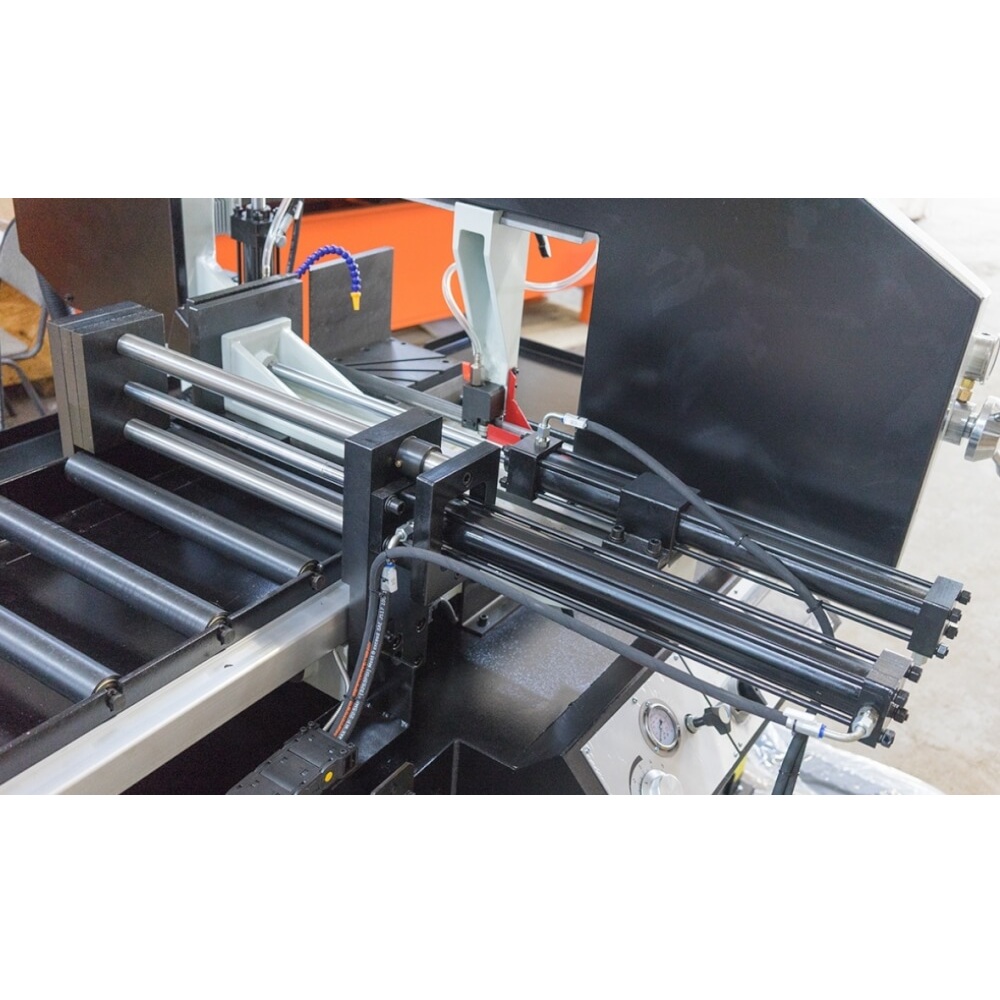

Гидравлические зажимные тиски

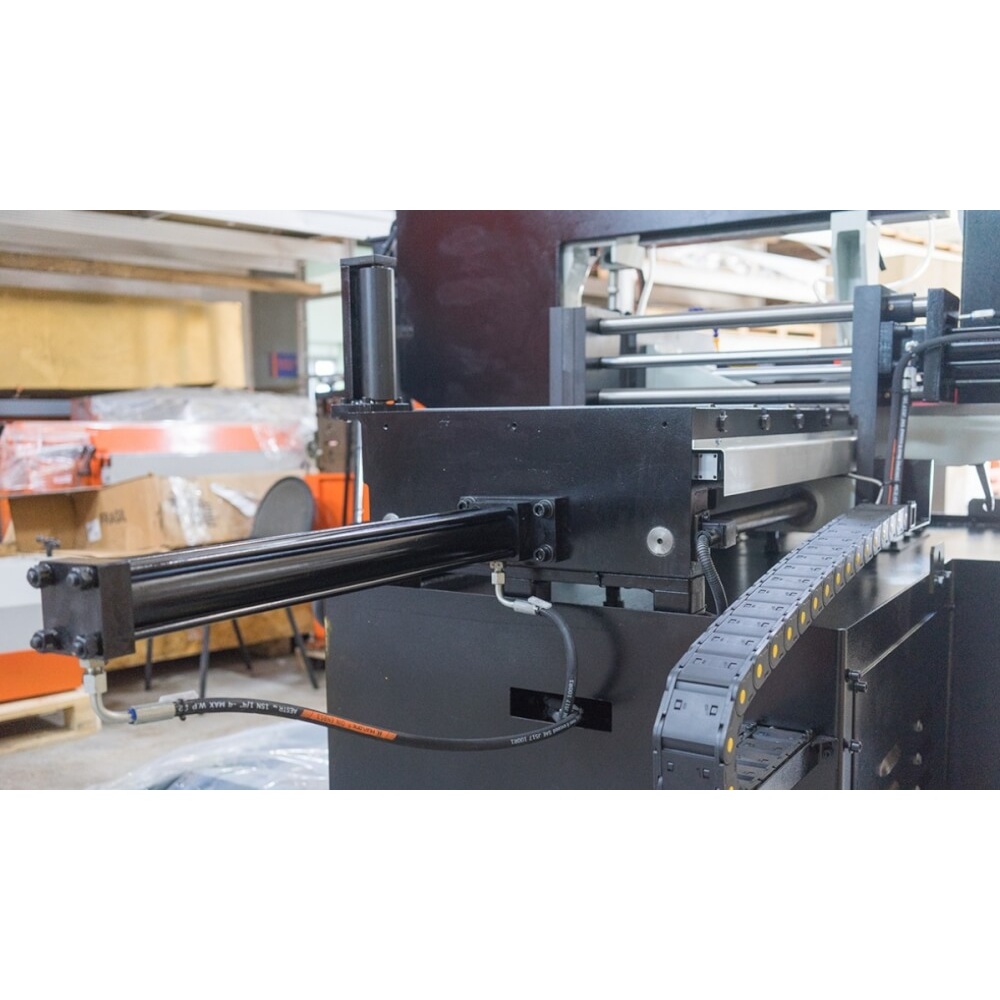

Автоматический зажим и подача материала в зону резания, гидравлический привод с PLC контроллером
Гидроцилиндр подъёма пильной рамы
Регулировка подачи пильной рамы
Лампа дополнительного освещения
Механическое натяжение полотна

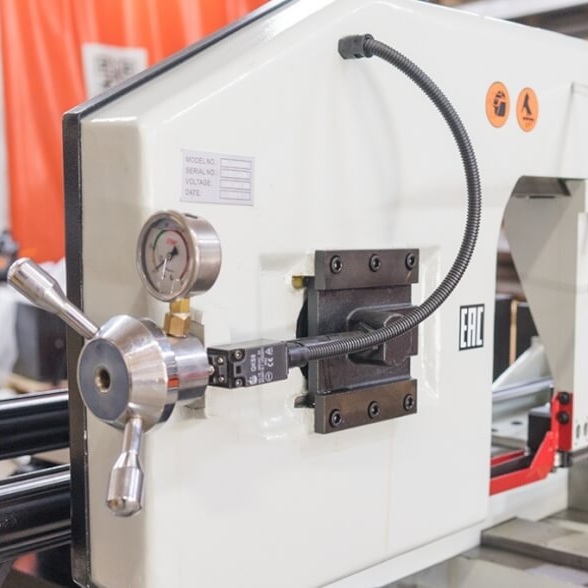

Индикатор натяжения полотна (тензометр)
Серводвигатель для плавной регулировки скорость вращения полотна 15-90 м/мин

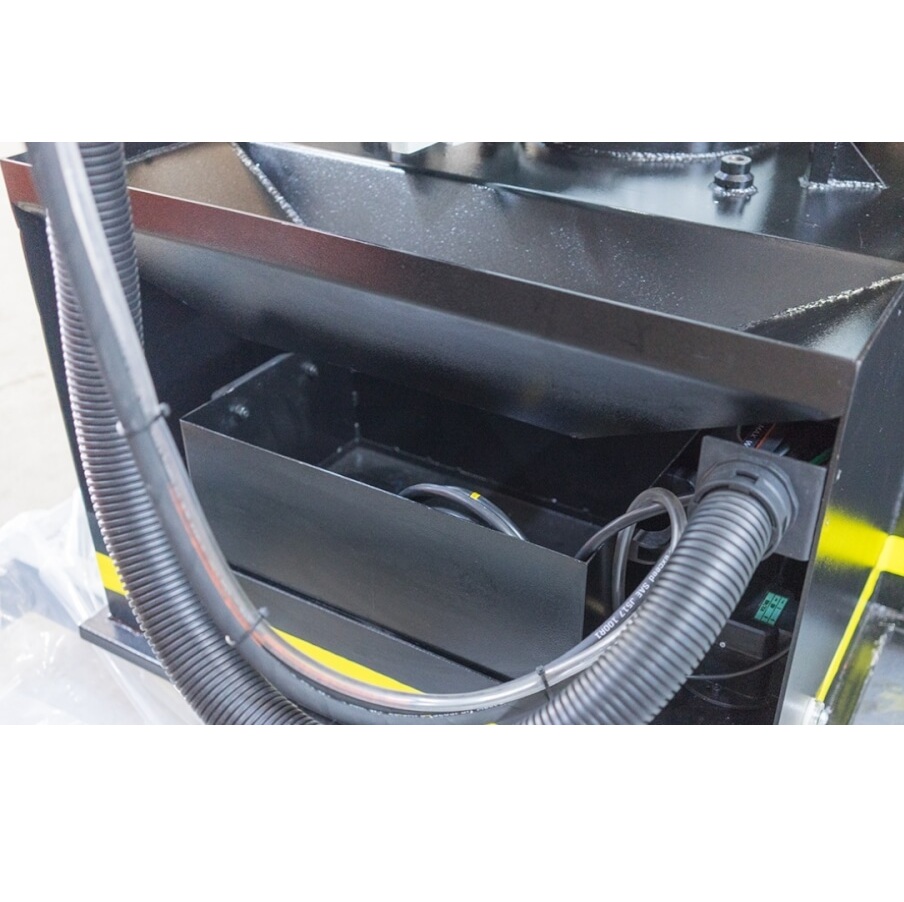

Система охлаждения режущего инструмента и заготовки
Пистолет для смыва стружки
Трехметровый подающий платформа (рольганг)
Трехметровая принимающая платформа (рольганг)
Механическое ограждение (эффективная защита оператора)

Гарантия производителя 1 год..

Артикул: 388127А

Цена: 1791300.0 ₽
