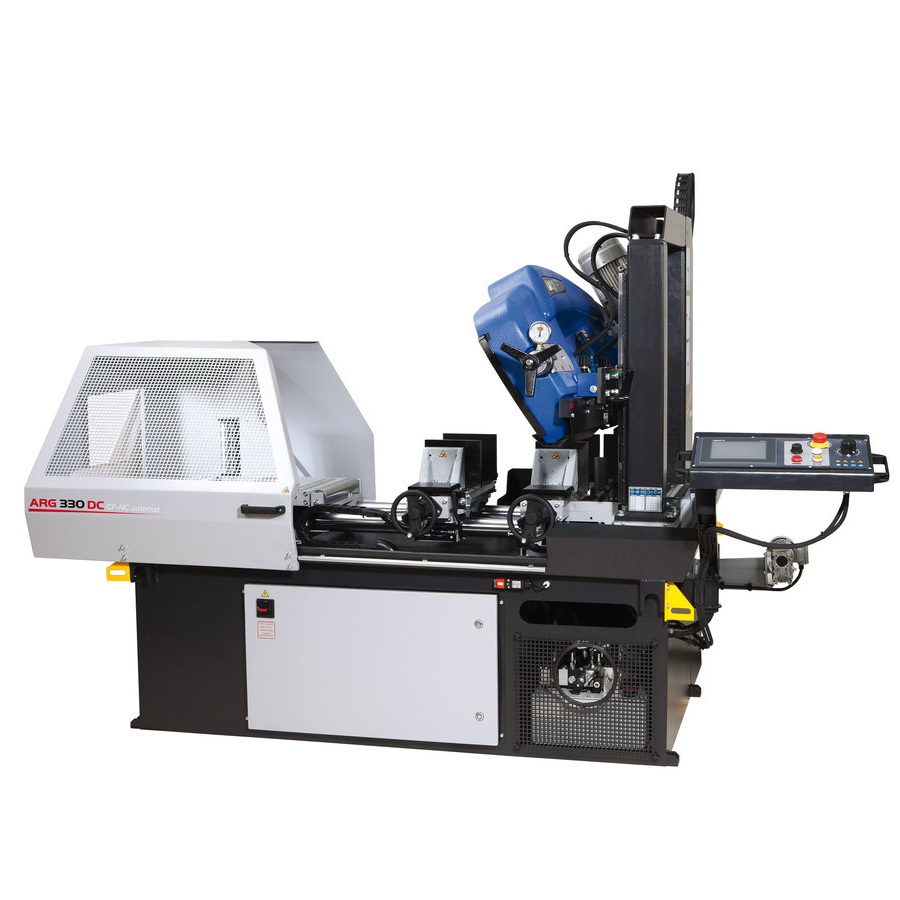

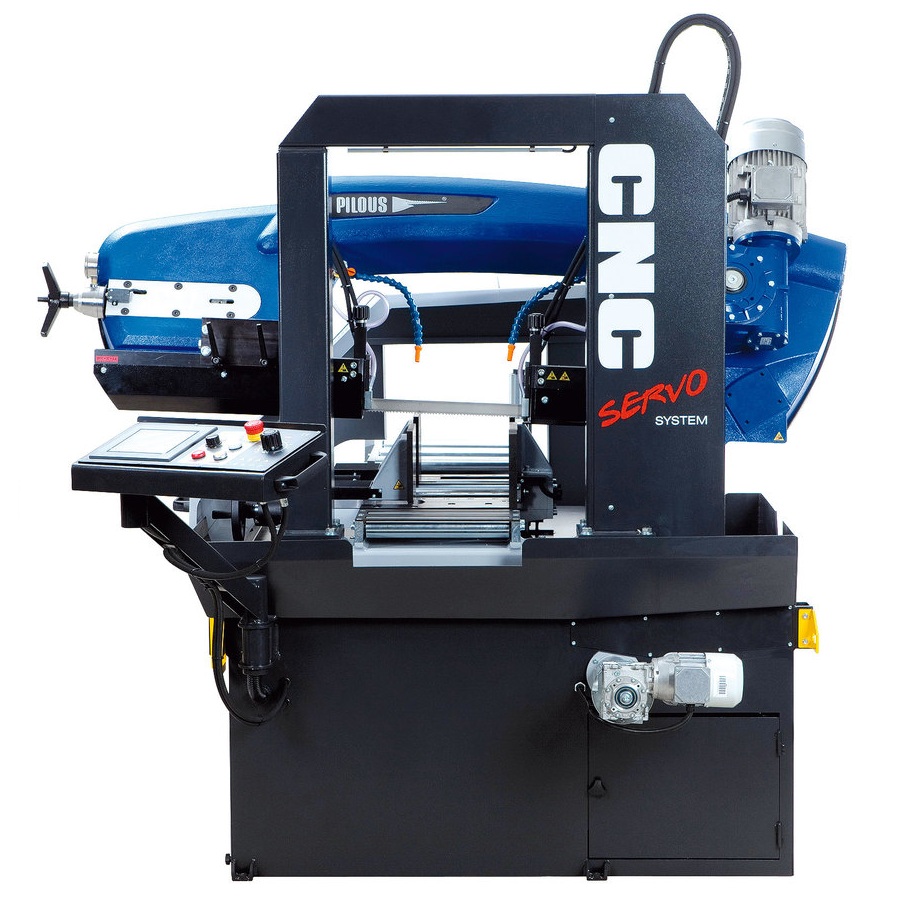

Автоматический двухколонный ленточнопильный станок по металлу PILOUS ARG 330 DC CF-NC Servo Automat

Описание:
Полностью автоматический ленточнопильный станок предназначен для пиления больших серий заготовок в
условиях поточного беспрерывного производства, включая обработку труднообрабатываемых материалов и

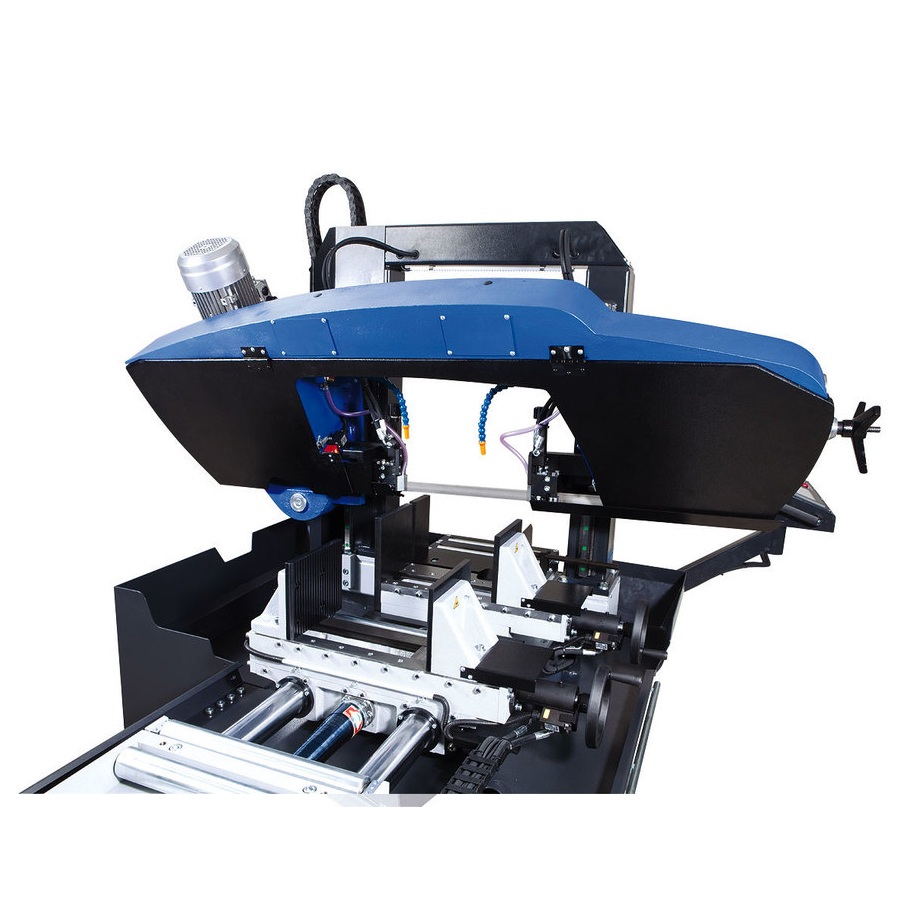

заготовок с большим сплошным сечением. Совершенно новая технология литья пильной рамы и обновленный
уникальный дизайн. Новое, выдающееся решение в категории двухколонных станков – это использование литой
пильной рамы. В сочетании с массивной двухколонной конструкцией и линейными направляющими, все это
позволяет достигнуть максимально возможной жесткости системы и получить сверхточный распил любых
материалов. Станок оборудован новой системой управления и сервоприводом для подачи заготовок. Сервопривод
с прецизионной ШВП обеспечивает максимальную точность и скорость подачи, даже при отрезке заготовок
большой длины. Предусмотрена возможность выбора скорости подачи заготовок: 27, 42 или 50 мм/сек.
Максимальная длина единичного хода равна 500 мм, предусмотрена подача заготовки с перехватом, на любую
заданную длину. Поворотный пульт управления оснащен большим цветным сенсорным дисплеем. Система ЧПУ
управляет всеми функциями станка, позволяет записывать более 60 индивидуальных программ резки с
беспрерывным переходом от одной к другой. Предусмотрена возможность записи комментариев к каждой
программе, например, номер чертежа или имя изделия. Предусмотрена возможность задания программ процессов
резки для различного числа заготовок с разными размерами при беспрерывной работе. Станок может работать как
в автоматическом и полу-автоматическом, так и в ручном режимах. Зажим тисков, подача и подъем пильной рамы

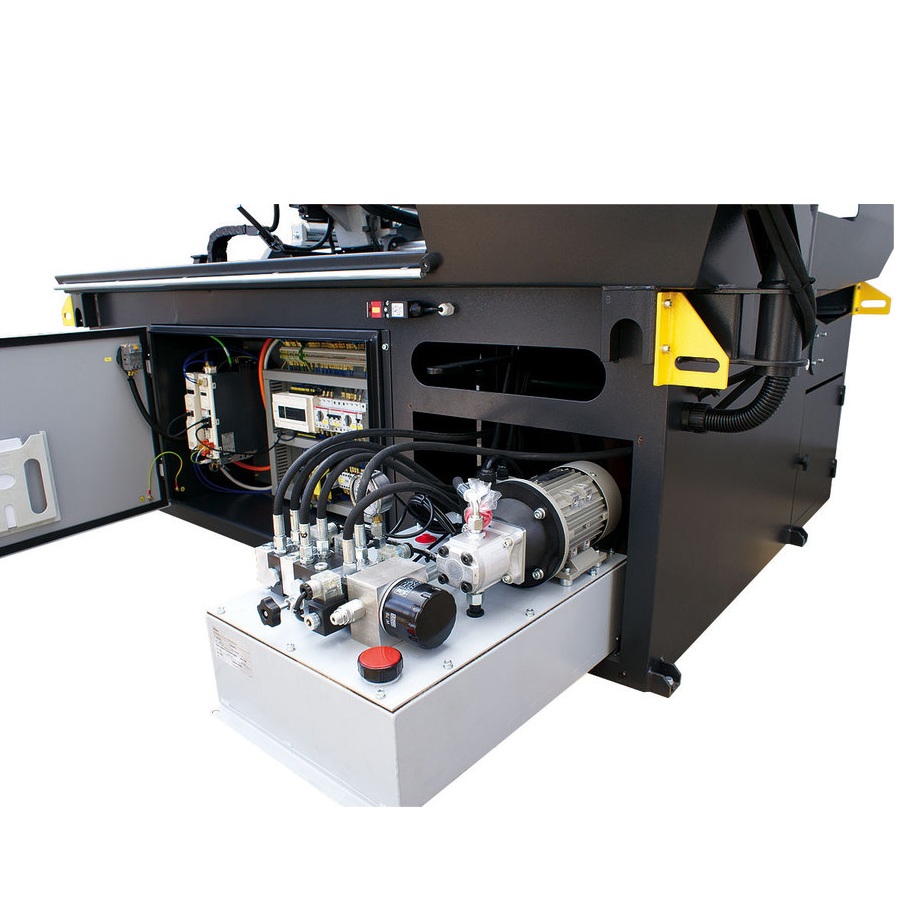

в заданную позицию, в соответствии с размерами деталей, производится гидравлической системой. «Плавающие»
подающие тиски компенсируют изогнутость заготовок по длине и обеспечивают неизменную точность
позиционирования. Регулирование давления зажима подающих и основных тисков включено в базовую
комплектацию. Высокие показатели производительности достигаются также вследствие использования частотного
регулирования привода вращения пилы, что позволяет плавно регулировать скорость резания от 15 до 90 м/мин,
что также многократно увеличивает точность реза и стойкость ленточной пилы. Максимальная точность подачи и
резки обеспечивается очень жесткой конструкцией станка, наличием массивных основных узлов, отлитых из серого
чугуна и жесткой рамы подающего механизма. Крупногабаритная тумба и массивные узлы крепления рамы,
большая поверхность загрузочной зоны стола делают работу станка абсолютно стабильной и точной даже при
обработке очень крупных заготовок. Станок, в базовой комплектации оснащается съемным контейнером для
стружки или, опционально, конвейером для сбора стружки. В новой модели используется полотно с шириной 34 мм
и толщиной 1.1 мм, представленное на рынке широкой номенклатурой, для распиловки труднообрабатываемых
материалов с большими сплошными сечениями, в том числе нержавеющих и инструментальных сталей.

Преимущества:
Плавная регулировка угла поворота от 0⁰ до 45⁰, с возможностью работы, как в ручном, так и в автоматических режимах;
Несущие компоненты выполнены из отливок из серого чугуна, что повышает виброустойчивость станка;
Современная конструкция рамы позволяет резать крупные заготовки как перпендикулярно, так и под углом;
Использование в станке шкивов большого диаметра и трехсторонних твердосплавных направляющих пилы увеличивает многократно стойкость инструмента и точность распила;
Надежная конструкция узлов станка и использование зарекомендовавших себя комплектующих гарантируют долгий срок исправной работы;
Бесшумный привод с необслуживаемым червячным мотором-редуктором;
Высокопроизводительный насос подачи СОЖ и возможность независимого регулирования потока на обоих направляющих, бак и помпа СОЖ размещены внутри тумбы станка;
Контроль натяжения ленточного полотна и аварийное выключение станка в случае разрыва полотна;
Станок прост в использовании благодаря эргономическому размещению на поворотном пульте элементов управления (электрических и гидравлических).

Характеристики:
Главный двигатель 400 В / 50 Гц / 3 кВт
Мотор помпы СОЖ 400 В / 50 Гц / 0.12 кВт
Мотор гидростанции 400 В / 50 Гц / 0.35 кВт
Серводвигатель 400 В / 50 Гц / 1,3 / 2 кВт
Скорость подачи заготовок 1,6 / 2,5 / 3 м/мин
Скорость пилы 15 – 90 м/мин
Высота стола тисков 850 мм
Объем бака гидросистемы 25 л (ISO 6743/4 – HM)
Объем бака СОЖ 30 л
Габаритные размеры (мин.) 1850 х 1500 х 2400 мм
Габаритные размеры (макс.) 1850 х 1900 х 2650 мм
Вес станка 1320 кг
90° Круг / Квадрат / Прямоугольник, мм 330 / 310 / 360x310

Комплектация:
Раздающий лоток, KL
Является продолжением
стола станка и позволяет
отрезанным заготовкам
скатываться в контейнер,
когда ведется обработка
большой серии. Лоток
состоит из 2-х частей, что
исключает стекание СОЖ
вне станка.

Конвейер для сбора
стружки, SD

Пистолет для смыва
стружки, OPL

LED освещение
Высококачественная
LED подсветка рабочей
зоны, идеальное
решение для освещения
рабочего места,
выполненное с
дизайнерским
подходом.

Гарантия производителя 1 год

Артикул: PILOUS ARG 330 DC CF-NC Servo Automat

Размер: 0 × 0 × 0 мм

Цена: 5661322.0 ₽
