Автоматический ленточнопильный станок ТТМС BS-500G

Описание:
Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 415 мм и прямоугольной заготовки 500x415 мм под углом 90°, а также с возможностью поворота рамы для пиления заготовок под углом 45°.
Ленточнопильный станок имеет 2 вертикальные стойки (колонны):
1. Колонна основная большего диаметра по которой вертикально перемещается горизонтальная пильная рама.
2. Колонна направляющая, данная колонна задаёт окончательное жёсткое направление рамы при работе и на холостом ходу.
Пильная рама, представляет собой стальную сварную конструкцию
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо гидравлического зажатия, тисков имеют механический ход тисков.

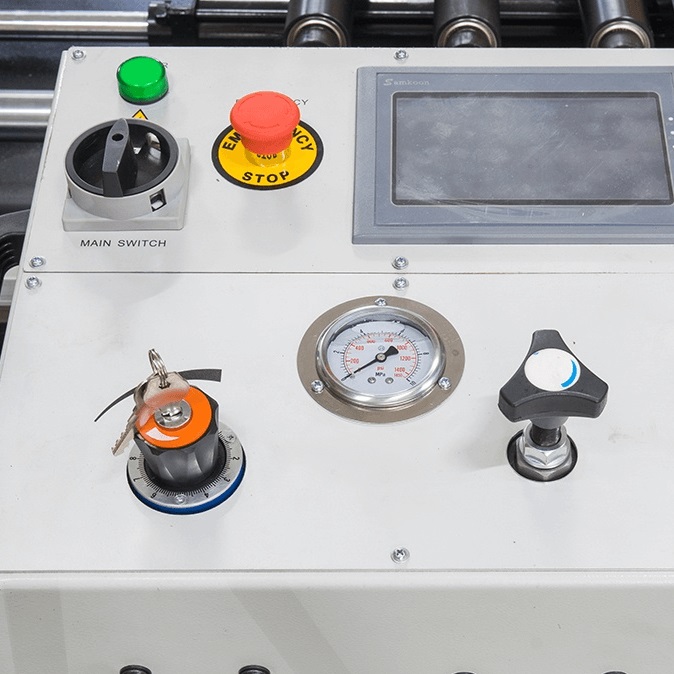

На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова

Характеристики:
Мощность главного двигателя 3.0 кВт (3-х фазный), servo-двигатель
Мощность гидравлической станции 0,75 кВт
Мощность системы СОЖ 45 Вт (0,045 кВт)
Вращение пилы 90°; 15°; 30°; 45° на угол кратный 1°
поворот рамы происходит от ЧПУ станка
Привод зубчатый
Скорость резания 0-55 м/мин
Рабочая зона 90°: круг 350; квадрат 500х350; методом пакетной резки 500х220
Рабочая зона 45° круг 335; квадрат 330х350; методом пакетной резки 265х220
Скорость подачи заготовки 0-40 мм/c
Макс. единичный ход подающих гидравлических тисков 500мм
Какова точность реза при отклонении по перпендикуляру (на Ø 100 мм сплошного сечения) 0,3мм/100мм
Какова точность подачи заготовки (на длину 100 мм) повторяющаяся точность позиционирования: в пределах 0,5 мм.
Габариты ленточного полотна 34х1,1х4555 мм
Рабочая высота стола (от пола до основания тисков) 820 мм
Объём гидравлического бака 55 л
Объём бака СОЖ 16 л
Автоматический конвейер для сбора стружки Есть

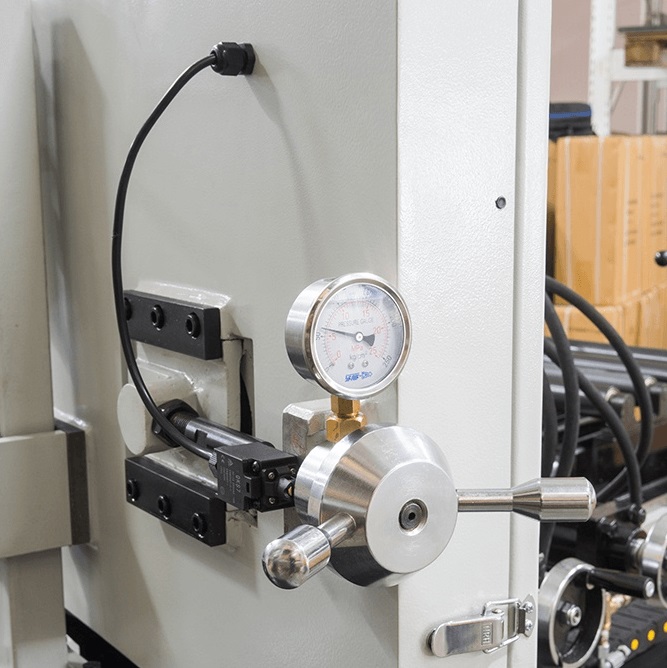

Индикатор натяжения полотна Есть
Лампа дополнительного освещения Есть
Прижимы гидравлические для пакетной резки – на стационарные и подающие тиски Есть
Размер упаковкистанка 2250х2350х1750 мм
Размерупаковкистолаподачи упакован вместе со станком
Общие габариты станка установленного в рабочее положение 2300х2230х1730 мм
Макс. рабочеепространствостанка 2500х2600х2150 мм
все сопутствующие детали (рама/пульт) открыты по максимуму
Масса станка (нетто/брутто) 2780/3000 кг

Гарантия производителя 1 год.

Артикул: ТТМС BS-500G
